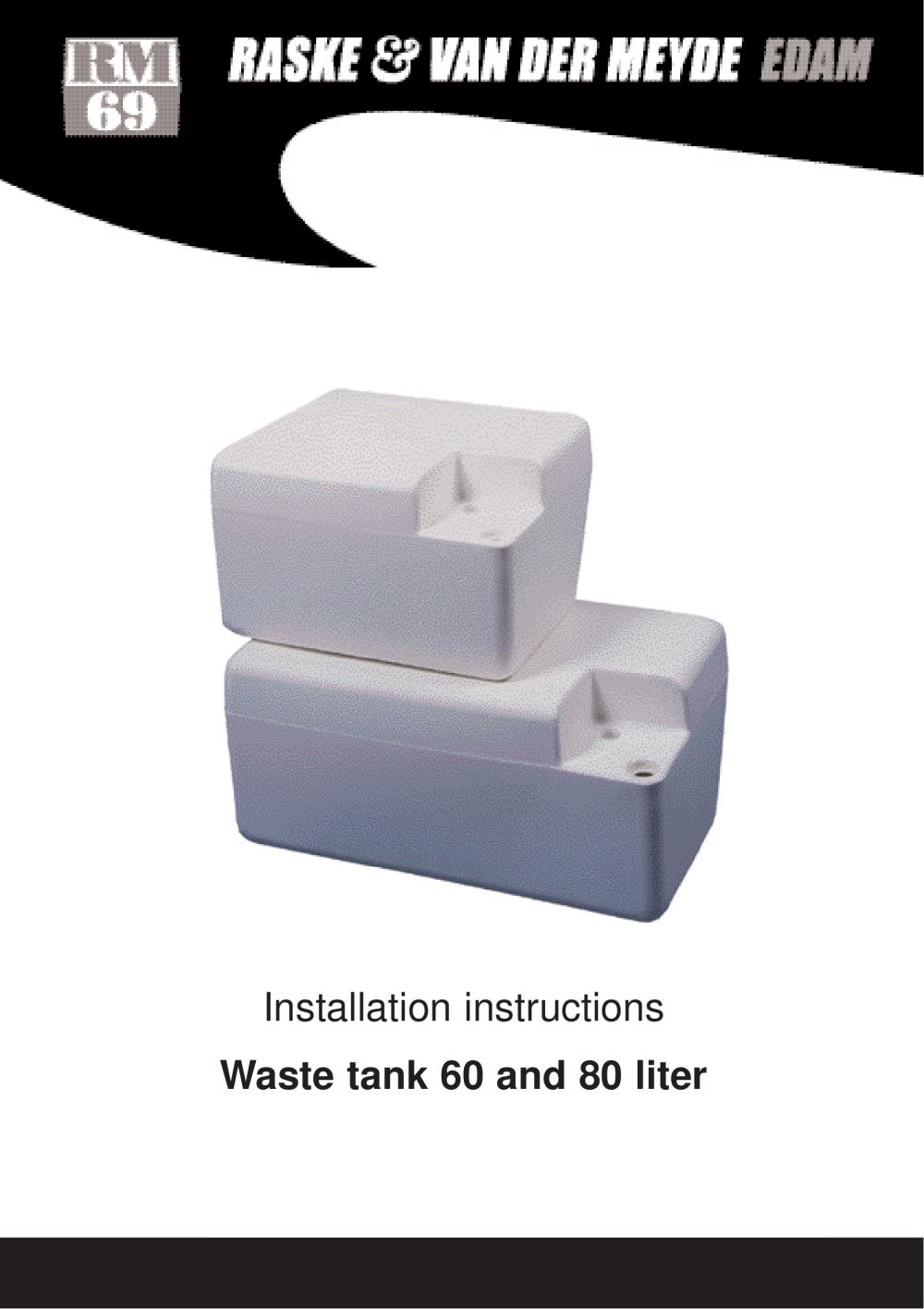

Installation instructions Waste tank 60 and 80 liter

Table of contents Inhoudsopgave Afmetingen Installatie instructie 60 en 80 liter tank Bediening instructie Verdeelkranen Accessoires Winterklaar maken pagina pagina pagina pagina pagina pagina 3 4 8 12 - 13 13 14 Table of contents Dimensions page Installation instructions 60 and 80 liter tank page Operation instructions page Split-up valves page Accessoires page Winterising page Inhaltsverzeichnis Abmessungen Installation 60 und 80 Liter Tank Bedienung Anleitung Verteiler Ventile Accessoires Im Winterlager Seite Seite Seite Seite Seite Seite 3 6 10 12 - 13 13 14 Index Dimensions Instructions...

Dimensions in mm. Afmetingen in mm. Vuilwatertank 60 en 80 liter Dimensions in mm. Waste tank 60 and 80 liter Abmessungen in Mm. Schmutzwassertank 60 und 80 liter Dimensions en mm. Réservoid’eau usé 60 et 80 litre 3

Installation Installatie instructies vuilwatertank 60 en 80 liter Installatie instructies vuilwatertank 60 en 80 liter De levering van de RM vuilwatertank is exclusief een tweeweg kraan (type 802) en exclusief een aansluitset (set. 830) om de tank aan te sluiten op de tweeweg kraan en op de afvoerslangen.Zowel de aansluitset als wel de tweeweg kraan dienen separaat te worden aangeschaft. Onderstaande schets geeft een goed beeld hoe de vuilwatertank op het (bestaande) toilet moet worden aangesloten. Sluit voor montage alle buitenboordkranen. Verwijder de uitlaatslang van de toiletpomp en demonteer...

Installation Installation instructions 60 and 80 liter waste tank Supply of the RM waste tank is exclusive a two way valve (model 802), and exclusive a connection set type 830 to connect the tank to the two way valve. Both the two way valve and the connection set have to be bought separately. The diagram below shows the working principle and how the waste tank is connected to the toilet. Before mounting close all sea cocks !! Remove the outlet hose on the toilet and remove also the outlet elbow on the toilet pump. Mount the two way valve on the toilet pump. Do not tighten the screws to firmly...

Installation Installationsanleitung für Fäkalientanks 60 und 80 Liter Der Fäkalientank wird nicht mit einem Zweiwegeventil (Typ 802) und nicht mit dem Anschlusssatz (set. 830) zum Anschluss des Tanks an das Zweiwegeventil und die Auslassschläuche geliefert. Das Zweiwegeventil und der Anschlusssatz müssen getrennt bestellt werden. Die unten stehende Abbildung zeigt, wie der Fäkalientank an die (vorhandene) Toilette angeschlossen werden muss. Schließen Sie vor der Montage alle Seeventile. Entfernen Sie den Auslassschlauch der Toilettenpumpe und entfernen Sie den an der Pumpe angebrachten Auslasskrümmer....

Installation Instructions d'installation concernant les réservoirs d'eaux usées de 40, 60 et 80 litres. La fourniture du réservoir d'eaux usées RM s'entend sans robinet à deux voies (type 802) et sans ensemble de raccordement (ensemble 830) pour le raccordement du réservoir au robinet à deux voies et au tuyau d'évacuation. L'ensemble de raccordement et le robinet à deux voies doivent être acquis séparément. Le schéma ci-dessous donne une bonne idée de la manière dont le réservoir d'eaux usées doit être raccordé au wc (existant). Avant le montage, fermer tous les robinets hors bord. Démonter le...

Operation BEDIENING van een toilet met RM 60 of 80 liter vuilwatertank Bij toepassing van een RM vuilwatertank 60 of 80 is de bediening van het toilet volledig gelijk als bij een toiletsysteem zonder tank. Echter bij het verpompen van het toiletafval dient een keuze te worden gemaakt waar het afval naar toe wordt verpompt Deze keuze kan worden gemaakt door het hendel op de tweeweg kraan (gemonteerd op de toiletpomp) in de juiste positie te plaatsen. De tweeweg kraan heeft de volgende keuzemogelijkheden: OUT In de stand "out" wordt het toiletafval direct overboord gepompt. Het hendel staat naar...

Operation OPERATION of a handtoilet with a 60 and 80 liter waste tank Operation of a RM 60 and 80 liter waste tank in combination with a hand toilet is equal to the operation of a hand toilet without waste tank. However after use of the toilet, but before pumping, a choice has to be made where to direct the waste. This choice can be made by putting the handle on the two way valve (mounted on the toilet pump) in the right direction. The two way valve has the following positions: OUT In the "out" position the waste will be pumped, through the outlet sea cock, in open water. The handle on the valve...

Operation Bedienung einer Toilette mit einem 60- oder 80-Liter Fäkalientank Bei Anwendung eines 60- oder 80-Liter Fãkalientanks ist die Bedienung der Toilette die gleiche wie bei einer Toilette ohne Tank. Allerdings muss beim Abpumpen der Fäkalien entschieden werden, wohin diese gepumpt werden sollen. Hierzu muss der Hebel des Zweiwegeventils auf der Toilettenpumpe in die entsprechende Stellung gedreht werden. Das Zweiwegeventil hat die folgenden beiden Möglichkeiten: OUT Die Fäkalien werden außenbords gepumpt, Der Hebel weist nach rechts. TANK Die Fäkalien werden in den Fäkalientank gepumpt,...

UTILISATION du wc manuel avec réservoir 60 et 80 litre En cas d'utilisation d'un réservoir RM, l'utilisation du wc est absolument identique à ce qui se passe avec un système de wc sans réservoir. Ce n'est que pour le pompage des déchets de wc qu'un choix doit être fait concernant l'endroit vers lequel les déchets seront pompés. Ce choix peut être fait en plaçant le levier du robinet à deux voies (monté sur la pompe de wc) dans la position correcte. Le robinet à deux voies présente les possibilités suivantes: OUT Dans la position "out", les déchets de wc sont directement pompés par-dessus bord....
