Waste holding tank 40 ltr.
16Pages

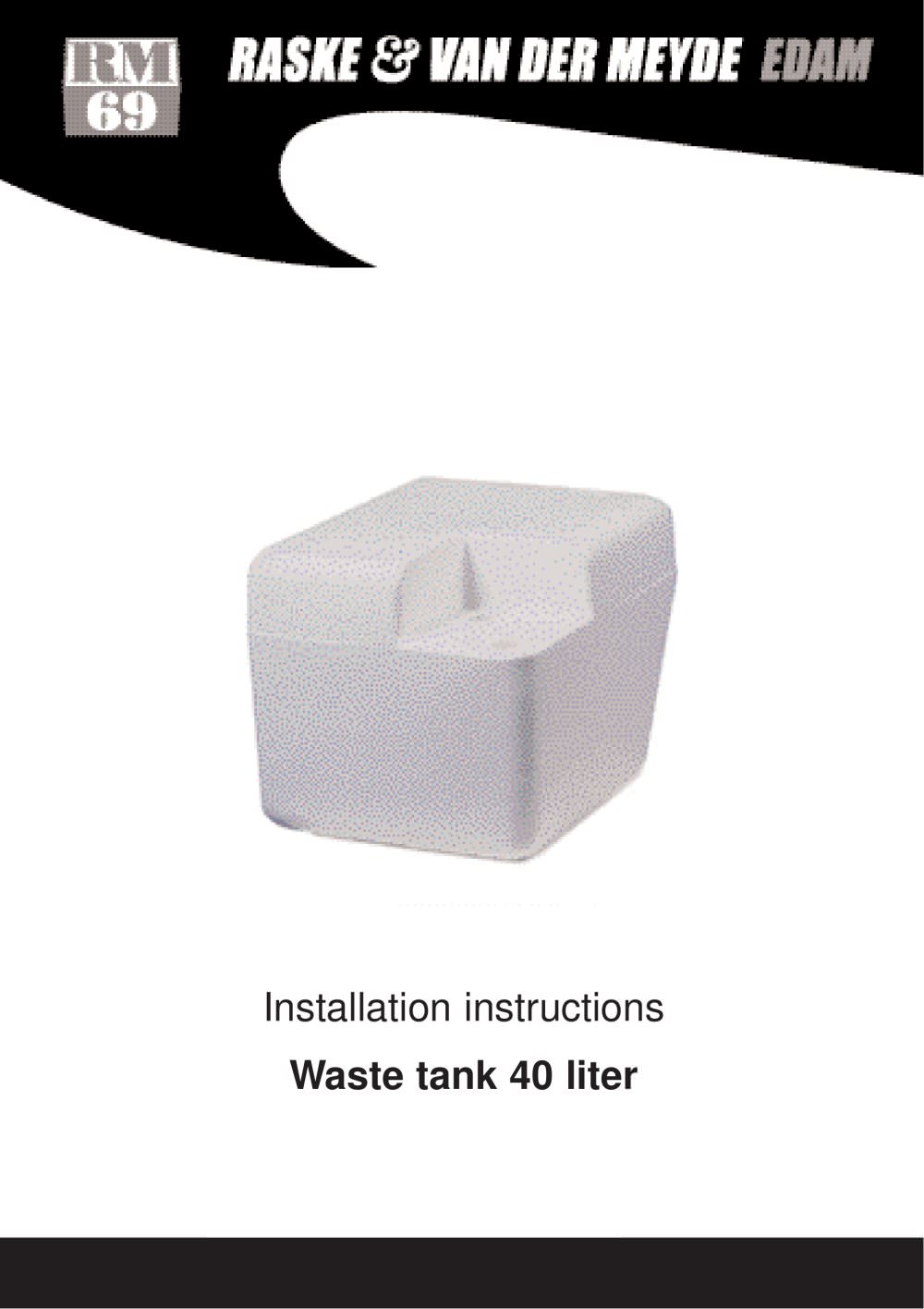

Installation instructions Waste tank 40 liter

Table of contents Inhoudsopgave Afmetingen Installatie instructie 40 liter tank Bediening instructie Verdeelkranen Accessoires Winterklaar maken pagina pagina pagina pagina pagina pagina 3 4 8 12 - 13 13 14 Table of contents Dimensions page Installation instructions 40 liter tank page Operation instructions page Split-up valves page Accessoires page Winterising page Inhhaltsverzeichnis Abmessungen Installation 40 Liter Tank Bedienungs Anleitung Verteiler Ventile Accessoires Im Winterlager Seite Seite Seite Seite Seite Seite 3 6 10 12 - 13 13 15 Index Dimensions Instructions d' installation...

Dimensions in mm. Afmetingen in mm. Vuilwatertank 40 liter Dimensions in mm. Waste tank 40 liter Abmessungen in Mm. Schmutzwassertank 40 liter Dimensions en mm. Réservoid’eau usé 40 litre 3

Installation Installatie instructies vuilwatertank 40 liter De levering van de RM vuilwatertank 40 liter is exclusief een driewegkraan (model 804) en exclusief een aansluitset (set. 830) om de tank aan te kunnen sluiten op de driewegkraan en op de afvoerslangen. Levering van de aansluitset 830 is inclusief een potstop, te gebruiken bij het verpompen van het toiletafval vanuit de vuilwatertank naar open water. Zowel de aansluitset als de driewegkraan dienen separaat te worden aangeschaft. Onderstaande schets geeft een goed beeld hoe de vuilwatertank op het (bestaande) toilet moet worden...

Installation Installation instructions 40 liter waste tank Supply of the RM waste tank is exclusive a three way valve (model 804), and exclusive a connection set type 830 to connect the tank to the three way valve. Both the three way valve and the connection set have to be bought separately. Also supplied is a “bowl stop”. A bowl stop is a tool to be placed in the toilet bowl, when the waste tank has to be emptied in open water by the toilet pump. The diagram below shows the working principle and how the waste tank is connected to the toilet. Before mounting close all sea cocks!! Remove the...

Installation Einbauanleitung für den 40 liter Tank Lieferung des RM Ausgleichstanks ist exklusiv ein Dreiwegeventil (Modell 804), und exklusiv ein Set Dichtungen Model 830), und ein Verbindungsschlauch zwischen Tank und Dreiwegeventil. Mit der Set 830 wird ein Verschlussstopfen mitgeliefert. Dieser muss eingesteckt werden, bevor die Fäkalien aus dem Ausgleichstank mit der Handpumpe aussenbords gepumpt werden. Die unten stehende Abbildung zeigt deutlich, wie der Ausgleichstank an die (vorhandene) Toilette angeschlossen werden muss. Schliessen Sie vor der Montage alle Seeventile. Entfernen...

Installation Instructions d'installation du réservoir 40 liter La fourniture du réservoir d'eaux usées RM 40 liter s'entend sans robinet à trois voies (type 804) et sans ensemble de raccordement (ensemble 830) pour le raccordement du réservoir au robinet à deux voies et au tuyau d'évacuation. L'ensemble de raccordement et le robinet à trois voies doivent être acquis séparément. Le schéma ci-dessous donne une bonne idée de la manière dont le réservoir d'eaux usées doit être raccordé au wc (existant). Pour le montage, fermer tous les robinets hors bord. Démonter le tuyau de sortie de la pompe...

Operation BEDIENING van handtoilet met RM 40 liter vuilwatertank Bij toepassing van een RM vuilwatertank is de bediening van het toilet is volledig gelijk als bij een toiletsysteem zonder vuilwatertank. Echter bij het verpompen van het toiletafval dient een keuze te worden gemaakt waar het afval naar toe wordt verpompt. Deze keuze kan worden gemaakt door het hendel op de driewegkraan (gemonteerd op de toiletpomp) in de juiste positie te plaatsen. De driewegkraan heeft de volgende keuzemogelijkheden: OUT - in de stand "out" wordt het toiletafval direct overboord gepompt. De hendel staat naar...

Operation OPERATION of a hand toilet in combination with a 40 liter waste tank Operation of a RM 40 liter waste tank in combination with a hand toilet is equal to the operation of a hand toilet without waste tank. However after use of the toilet, but before pumping, a choice has to be made where to direct the waste. This choice can be made by putting the handle on the three way valve (mounted on the toilet pump) in the right direction. The three way valve has the following positions: OUT - in the "out" position the waste will be pumped, through the outlet sea cock, in open water. The handle...

Operation BEDIENUNG der Handtoilette mit RM 40 Liter Tank Auch bei der Verwendung eines RM 40 Liter Tanks ist die Betätigung der Toilette die gleiche wie bei einer Toilettenanlage ohne tank. Allerdings muss beim Abpumpen der Fäkalien entschieden werden, wohin diese gepumpt werden sollen. Hierzu muss das Dreiwegeventil an der Toilettenpumpe in die gewünschte Stellung gebracht werden. Das Dreiwegeventil hat die folgenden Stellungen: OUT - In dieser Stellung werden die Fäkalien direkt außenbords gepumpt. Der Hebel weist nach rechts und der runde Schalter auf dem Dreiwegeventil wird mit der...

UTILISATION du wc manuel avec réservoir 40 litre En cas d'utilisation d'un réservoir RM, l'utilisation du wc est absolument identique à ce qui se passe avec un système de wc sans réservoir. Ce n'est que pour le pompage des déchets de wc qu'un choix doit être fait concernant l'endroit vers lequel les déchets seront pompés. Ce choix peut être fait en plaçant le levier du robinet à trois voies (monté sur la pompe de wc) dans la position correcte. Le robinet à trois voies présente les possibilités suivantes: OUT - dans la position "out", les déchets de wc sont directement pompés par-dessus...

Split-up valves 802 802.STR 804 804.STR Verdeelkranen Wordt gemonteerd op de handpomp van het toilet Split-up valves Will be mounted on the hand pump of the toilet Verteilerventile Wird auf der Handpumpe von der Toilette montiert Robinet de distribution Monté sur la pompe á main de la toilette 12
