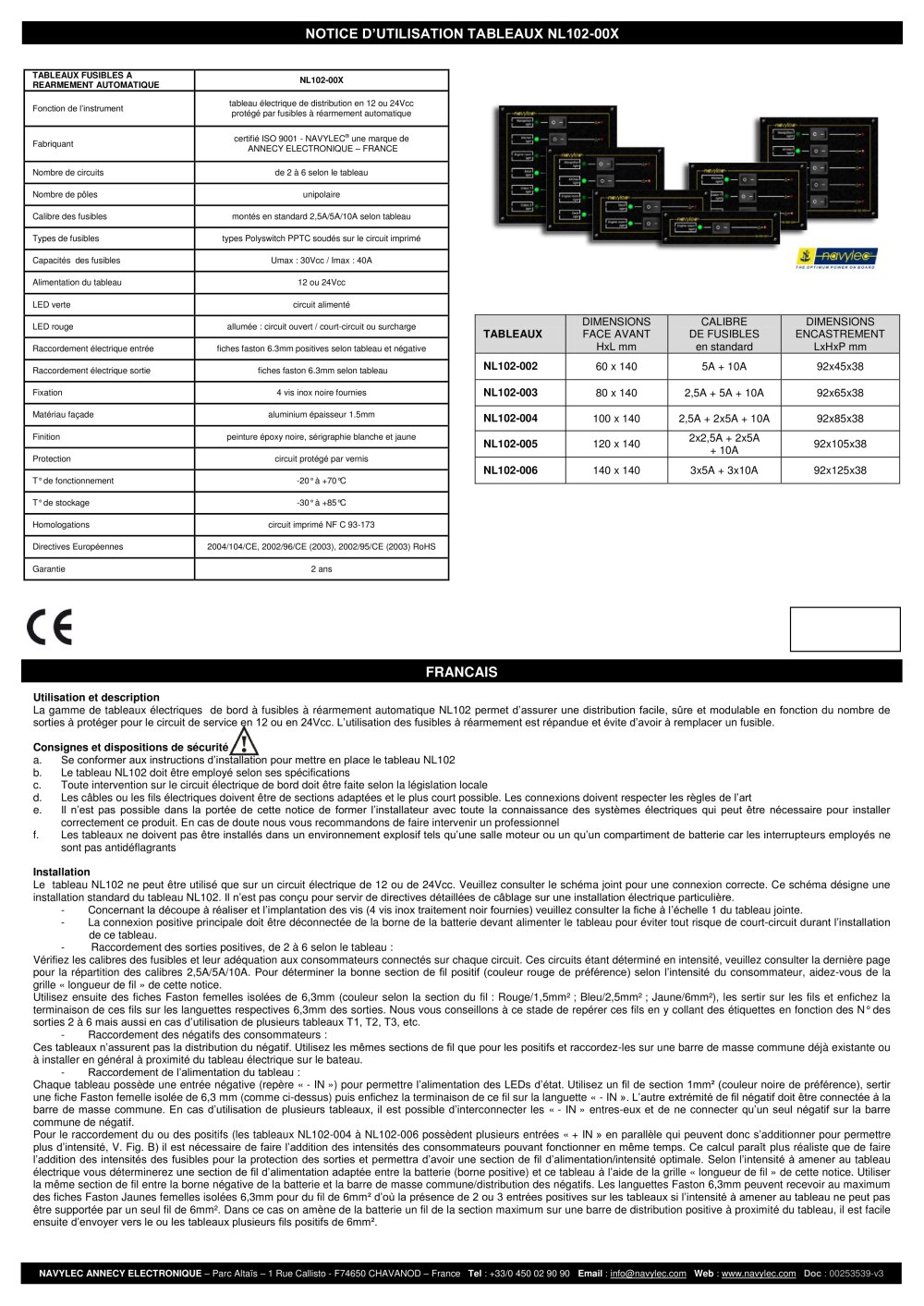

NOTICE D’UTILISATION TABLEAUX NL102-00X TABLEAUX FUSIBLES A REARMEMENT AUTOMATIQUE Fonction de l’instrument Fabriquant Nombre de circuits Nombre de pôles Calibre des fusibles Types de fusibles NL102-00X tableau électrique de distribution en 12 ou 24Vcc protégé par fusibles à réarmement automatique certifié ISO 9001 - NAVYLEC® une marque de ANNECY ELECTRONIQUE – FRANCE de 2 à 6 selon le tableau unipolaire montés en standard 2,5A/5A/10A selon tableau types Polyswitch PPTC soudés sur le circuit imprimé Capacités des fusibles Umax : 30Vcc / Imax : 40A Alimentation du tableau 12 ou 24Vcc LED verte circuit alimenté LED rouge allumée : circuit ouvert / court-circuit ou surcharge TABLEAUX DIMENSIONS FACE AVANT HxL mm CALIBRE DE FUSIBLES en standard DIMENSIONS ENCASTREMENT LxHxP mm Raccordement électrique entrée fiches faston 6.3mm positives selon tableau et négative Raccordement électrique sortie fiches faston 6.3mm selon tableau NL102-002 60 x 140 5A + 10A 92x45x38 4 vis inox noire fournies NL102-003 80 x 140 2,5A + 5A + 10A 92x65x38 aluminium épaisseur 1.5mm NL102-004 100 x 140 2,5A + 2x5A + 10A 92x85x38 NL102-005 120 x 140 2x2,5A + 2x5A + 10A 92x105x38 NL102-006 140 x 140 3x5A + 3x10A 92x125x38 Fixation Matériau façade Finition Protection peinture époxy noire, sérigraphie blanche et jaune circuit protégé par vernis T° de fonctionnement -20° à +70°C T° de stockage -30° à +85°C Homologations Directives Européennes Garantie circuit imprimé NF C 93-173 2004/104/CE, 2002/96/CE (2003), 2002/95/CE (2003) RoHS 2 ans FRANCAIS Utilisation et description La gamme de tableaux électriques de bord à fusibles à réarmement automatique NL102 permet d’assurer une distribution facile, sûre et modulable en fonction du nombre de sorties à protéger pour le circuit de service en 12 ou en 24Vcc. L’utilisation des fusibles à réarmement est répandue et évite d’avoir à remplacer un fusible. Consignes et dispositions de sécurité a. Se conformer aux instructions d’installation pour mettre en place le tableau NL102 b. Le tableau NL102 doit être employé selon ses spécifications c. Toute intervention sur le circuit électrique de bord doit être faite selon la législation locale d. Les câbles ou les fils électriques doivent être de sections adaptées et le plus court possible. Les connexions doivent respecter les règles de l’art e. Il n’est pas possible dans la portée de cette notice de former l’installateur avec toute la connaissance des systèmes électriques qui peut être nécessaire pour installer correctement ce produit. En cas de doute nous vous recommandons de faire intervenir un professionnel f. Les tableaux ne doivent pas être installés dans un environnement explosif tels qu’une salle moteur ou un qu’un compartiment de batterie car les interrupteurs employés ne sont pas antidéflagrants Installation Le tableau NL102 ne peut être utilisé que sur un circuit électrique de 12 ou de 24Vcc. Veuillez consulter le schéma joint pour une connexion correcte. Ce schéma désigne une installation standard du tableau NL102. Il n’est pas conçu pour servir de directives détaillées de câblage sur une installation électrique particulière. Concernant la découpe à réaliser et l’implantation des vis (4 vis inox traitement noir fournies) veuillez consulter la fiche à l’échelle 1 du tableau jointe. La connexion positive principale doit être déconnectée de la borne de la batterie devant alimenter le tableau pour éviter tout risque de court-circuit durant l’installation de ce tableau. Raccordement des sorties positives, de 2 à 6 selon le tableau : Vérifiez les calibres des fusibles et leur adéquation aux consommateurs connectés sur chaque circuit. Ces circuits étant déterminé en intensité, veuillez consulter la dernière page pour la répartition des calibres 2,5A/5A/10A. Pour déterminer la bonne section de fil positif (couleur rouge de préférence) selon l’intensité du consommateur, aidez-vous de la grille « longueur de fil » de cette notice. Utilisez ensuite des fiches Faston femelles isolées de 6,3mm (couleur selon la section du fil : Rouge/1,5mm² ; Bleu/2,5mm² ; Jaune/6mm²), les sertir sur les fils et enfichez la terminaison de ces fils sur les languettes respectives 6,3mm des sorties. Nous vous conseillons à ce stade de repérer ces fils en y collant des étiquettes en fonction des N° des sorties 2 à 6 mais aussi en cas d’utilisation de plusieurs tableaux T1, T2, T3, etc. Raccordement des négatifs des consommateurs : Ces tableaux n’assurent pas la distribution du négatif. Utilisez les mêmes sections de fil que pour les positifs et raccordez-les sur une barre de masse commune déjà existante ou à installer en général à proximité du tableau électrique sur le bateau. Raccordement de l’alimentation du tableau : Chaque tableau possède une entrée négative (repère « - IN ») pour permettre l’alimentation des LEDs d’état. Utilisez un fil de section 1mm² (couleur noire de préférence), sertir une fiche Faston femelle isolée de 6,3 mm (comme ci-dessus) puis enfichez la terminaison de ce fil sur la languette « - IN ». L’autre extrémité de fil négatif doit être connectée à la barre de masse commune. En cas d’utilisation de plusieurs tableaux, il est possible d’interconnecter les « - IN » entres-eux et de ne connecter qu’un seul négatif sur la barre commune de négatif. Pour le raccordement du ou des positifs (les tableaux NL102-004 à NL102-006 possèdent plusieurs entrées « + IN » en parallèle qui peuvent donc s’additionner pour permettre plus d’intensité, V. Fig. B) il est nécessaire de faire l’addition des intensités des consommateurs pouvant fonctionner en même temps. Ce calcul paraît plus réaliste que de faire l’addition des intensités des fusibles pour la protection des sorties et permettra d’avoir une section de fil d’alimentation/intensité optimale. Selon l’intensité à amener au tableau électrique vous déterminerez une section de fil d’alimentation adaptée entre la batterie (borne positive) et ce tableau à l’aide de la grille « longueur de fil » de cette notice. Utiliser la même section de fil entre la borne négative de la batterie et la barre de masse commune/distribution des négatifs. Les languettes Faston 6,3mm peuvent recevoir au maximum des fiches Faston Jaunes femelles isolées 6,3mm pour du fil de 6mm² d’où la présence de 2 ou 3 entrées positives sur les tableaux si l’intensité à amener au tableau ne peut pas être supportée par un seul fil de 6mm². Dans ce cas on amène de la batterie un fil de la section maximum sur une barre de distribution positive à proximité du tableau, il est facile ensuite d’envoyer vers le ou les tableaux plusieurs fils positifs de 6mm². NAVYLEC ANNECY ELECTRONIQUE – Parc Altaïs – 1 Rue Callisto - F74650 CHAVANOD – France Tel : +33/0 450 02 90 90 Email : info@navylec.com Web : www.navylec.com Doc : 00253539-v3
