ACtive Motion Interceptors

Catalog excerpts

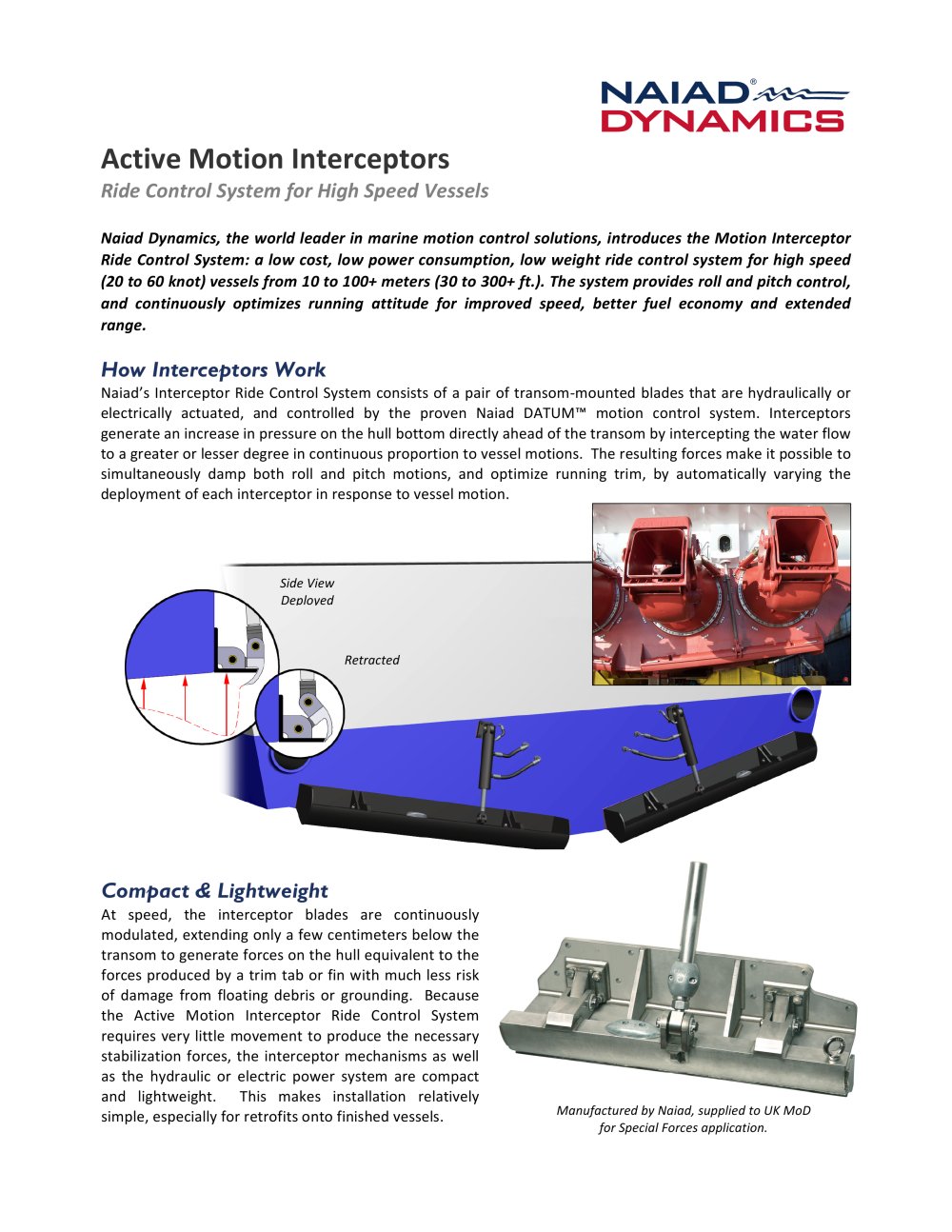

Active Motion Interceptors  Ride Control System for High Speed Vessels    Naiad Dynamics, the world leader in marine motion control solutions, introduces the Motion Interceptor  Ride Control System: a low cost, low power consumption, low weight ride control system for high speed  (20 to 60 knot) vessels from 10 to 100+ meters (30 to 300+ ft.). The system provides roll and pitch control,  and  continuously  optimizes  running  attitude  for  improved  speed,  better  fuel  economy  and  extended  range.  How Interceptors Work Naiad’s Interceptor Ride Control System consists of a pair of transom‐mounted blades that are hydraulically or  electrically  actuated,  and  controlled  by  the  proven  Naiad  DATUM™  motion  control  system.  Interceptors  generate an increase in pressure on the hull bottom directly ahead of the transom by intercepting the water flow  to a greater or lesser degree in continuous proportion to vessel motions.  The resulting forces make it possible to  simultaneously  damp  both  roll  and  pitch  motions,  and  optimize  running  trim,  by  automatically  varying  the  deployment of each interceptor in response to vessel motion.      Side View  Deployed  Retracted Compact & Lightweight At  speed,  the  interceptor  blades  are  continuously modulated, extending only a few centimeters below the transom to generate forces on the hull equivalent to the forces produced by a trim tab or fin with much less risk of  damage  from  floating  debris  or  grounding.    Because the  Active  Motion  Interceptor  Ride  Control  System requires very little movement to produce the necessary stabilization forces, the interceptor mechanisms as well as  the  hydraulic  or  electric  power  system  are  compact and  lightweight.    This  makes  installation  relatively simple, especially for retrofits onto finished vessels.  Manufactured by Naiad, supplied to UK MoD  for Special Forces application.

 Open the catalog to page 1

Automatic Roll, Pitch, Trim and Heel Control All  NAIAD  control  systems  feature  fully  proportional  closed  loop  performance,  resulting in continuously modulated interceptor blade position management and  smooth,  exact  operation.    Operator  interface  is  through  a  Graphical  Display  featuring  an  intuitive  and  easy  to  use  system  of  menus  and  screens.  Operators  can  use  the  Sensitivity  settings  to  adjust  the  gains  to  optimize  performance  for  changing sea conditions.     Proven Performance Typical  performance  is  depicted  in  the  graph  below; ...

 Open the catalog to page 2
