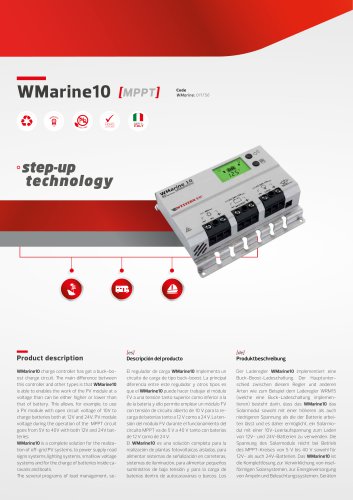

step-up technology Product description WMarine10 charge controller has got a buck-boost charge circuit. The main difference between this controller and other types is that WMarine10 is able to enables the work of the PV module at a voltage than can be either higher or lower than that of battery. This allows, for example, to use a PV module with open circuit voltage of 10V to charge batteries both at 12V and 24V. PV module voltage during the operation of the MPPT circuit goes from 5V to 40V with both 12V and 24V batteries. WMarine10 is a complete solution for the realization of off-grid PV systems, to power supply road signs systems, lighting systems, small low voltage systems and for the charge of batteries inside caravans and boats. The several programs of load management, se- El regulador de carga WMarine10 implementa un circuito de carga de tipo buck-boost. La principal diferencia entre este regulador y otros tipos es que el WMarine10 puede hacer trabajar el módulo FV a una tensión tanto superior como inferior a la de la batería y ello permite emplear un módulo FV con tensión de circuito abierto de 10 V para la recarga de baterías tanto a 12 V como a 24 V. La tensión del módulo FV durante el funcionamiento del circuito MPPT va de 5 V a 40 V tanto con baterías de 12 V como de 24 V. El WMarine10 es una solución completa para la realización de plantas fotovoltaicas aisladas, para alimentar sistemas de señalización en carreteras, sistemas de iluminación, para alimentar pequeños suministros de baja tensión y para la carga de baterías dentro de autocaravanas o barcos. Los Der Laderegler WMarine10 implementiert eine Buck-Boost-Ladeschaltung. Der Hauptunterschied zwischen diesem Regler und anderen Arten wie zum Beispiel dem Laderegler WRM15 (welche eine Buck-Ladeschaltung implementieren) besteht darin, dass das WMarine10 das Solarmodul sowohl mit einer höheren als auch niedrigeren Spannung als die der Batterie arbeiten lässt und es daher ermöglicht, ein Solarmodul mit einer 10V-Leerlaufspannung zum Laden von 12V- und 24V-Batterien zu verwenden. Die Spannung des Solarmoduls reicht bei Betrieb des MPPT-Kreises von 5 V bis 40 V sowohl für 12V- als auch 24V-Batterien. Das WMarine10 ist die Komplettlösung zur Verwirklichung von inselförmigen Solarsystemen, zur Energieversorgung von Ampeln und Beleucht

lectable by the user, make WMarine10 the proper solution in several applications. A wide display shows the working status of the charge controller either through simple and intuitive icons or displaying the values of charge current, battery voltage, energy produced by the PV module, load current and energy consumed by the load. Product features diferentes programas de gestión de carga seleccionables hacen que el WMarine10 sea la solución completa en muchas aplicaciones. Un amplio display muestra el estado de funcionamiento del regulador tanto a través de iconos sencillos e intuitivos como mostrando...

WESTERN - WMarinel 0 [MPPT] Logic diagram Diagrama logico Electrical specifications Especificaciones electricas Elektrische Spezifikationen Nominal battery voltage Nominal battery voltage Battery voltage
