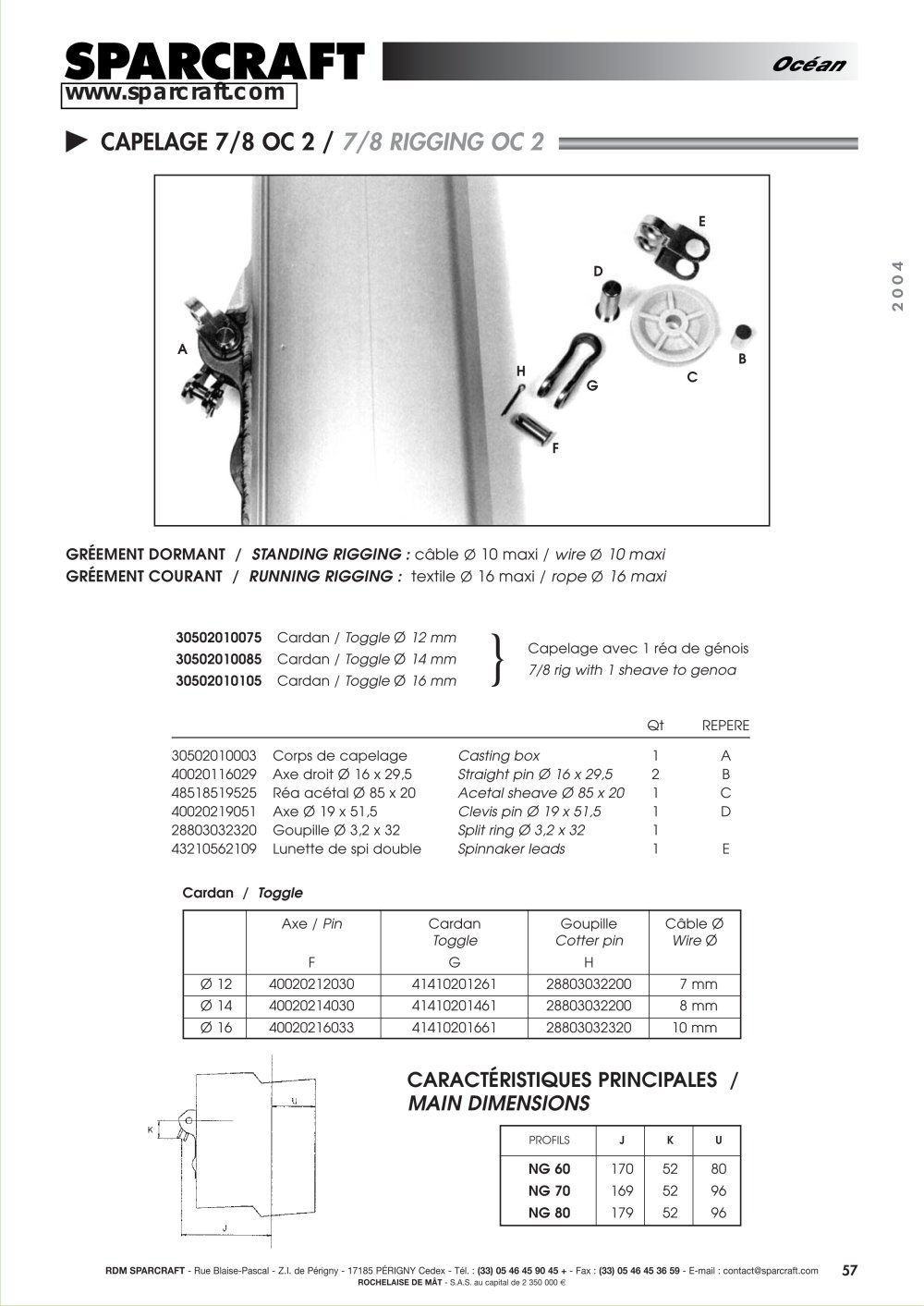

CAPELAGE 7/8 OC 2 / 7/8 RIGGING OC 2
2004
E
D
A
B
H
C
G
F
GRÉEMENT DORMANT / STANDING RIGGING : câble Ø 10 maxi / wire Ø 10 maxi
GRÉEMENT COURANT / RUNNING RIGGING : textile Ø 16 maxi / rope Ø 16 maxi
30502010075
Cardan / Toggle Ø 12 mm
30502010085
Cardan / Toggle Ø 14 mm
30502010105
Cardan / Toggle Ø 16 mm
}
Capelage avec 1 réa de génois
7/8 rig with 1 sheave to genoa
Qt
30502010003
40020116029
48518519525
40020219051
28803032320
43210562109
Corps de capelage
Axe droit Ø 16 x 29,5
Réa acétal Ø 85 x 20
Axe Ø 19 x 51,5
Goupille Ø 3,2 x 32
Lunette de spi double
Casting box
Straight pin Ø 16 x 29,5
Acetal sheave Ø 85 x 20
Clevis pin Ø 19 x 51,5
Split ring Ø 3,2 x 32
Spinnaker leads
REPERE
1
2
1
1
1
1
A
B
C
D
E
Cardan / Toggle
Axe / Pin
Cardan
Toggle
Goupille
Cotter pin
Câble Ø
Wire Ø
F
G
H
Ø 12
40020212030
41410201261
28803032200
7 mm
Ø 14
40020214030
41410201461
28803032200
8 mm
Ø 16
40020216033
41410201661
28803032320
10 mm
CARACTÉRISTIQUES PRINCIPALES /
MAIN DIMENSIONS
PROFILS
J
K
U
NG 60
170
52
80
NG 70
169
52
96
NG 80
179
52
96
