Conexión internacional de estribo (YOKEISO 12209-1 230 BAR) Conexión fileteada (THREAD CONNECTIONISO 12209-2/3.5; 230 BAR)

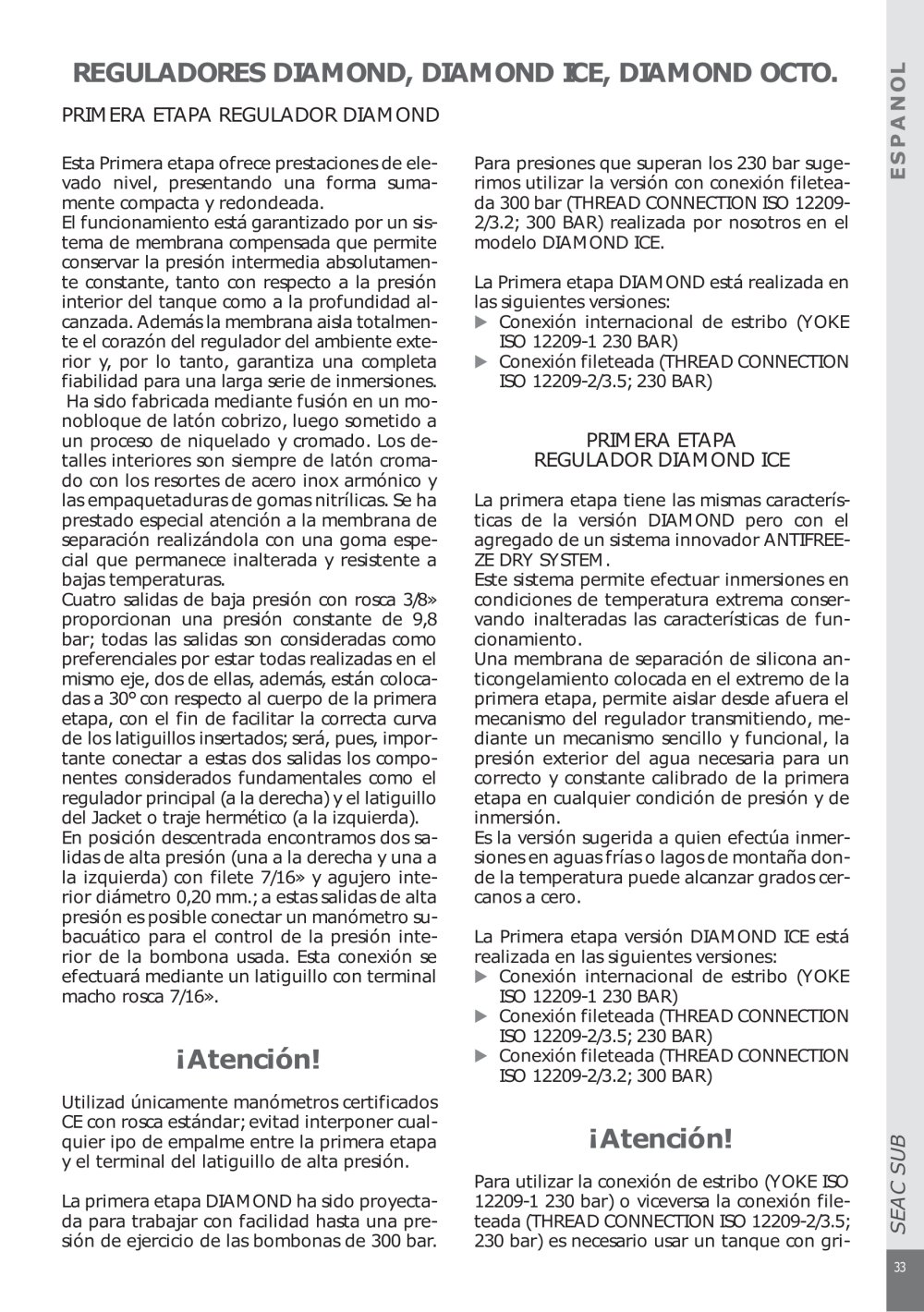

REGULADORES DIAMOND, DIAMOND ICE, DIAMOND OCTO.
PRIMERA ETAPA REGULADOR DIAMOND
Esta Primera etapa ofrece prestaciones de ele-vado nivel, presentando una forma suma-
mente compacta y redondeada.
El funcionamiento está garantizado por un sis-
tema de membrana compensada que permite
conservar la presión intermedia absolutamen-
te constante, tanto con respecto a la presión
interior del tanque como a la profundidad al-
canzada. Además la membrana aisla totalmen-
te el corazón del regulador del ambiente exte-
rior y, por lo tanto, garantiza una completa
fiabilidad para una larga serie de inmersiones.Ha sido fabricada mediante fusión en un mo-nobloque de latón cobrizo, luego sometido a
un proceso de niquelado y cromado. Los de-
talles interiores son siempre de latón croma-
do con los resortes de acero inox armónico y
las empaquetaduras de gomas nitrílicas. Se ha
prestado especial atención a la membrana de
separación realizándola con una goma espe-
cial que permanece inalterada y resistente a
bajas temperaturas.
Cuatro salidas de baja presión con rosca 3/8»
proporcionan una presión constante de 9,8
bar; todas las salidas son consideradas como
preferenciales por estar todas realizadas en el
mismo eje, dos de ellas, además, están coloca-
das a 30°con respecto al cuerpo de la primera
etapa, con el fin de facilitar la correcta curva
de los latiguillos insertados; será, pues, impor-
tante conectar a estas dos salidas los compo-
nentes considerados fundamentales como el
regulador principal (a la derecha) y el latiguillo
del Jacket o traje hermético (a la izquierda).
En posición descentrada encontramos dos sa-
lidas de alta presión (una a la derecha y una a
la izquierda) con filete 7/16» y agujero inte-
rior diámetro 0,20 mm.; a estas salidas de alta
presión es posible conectar un manómetro su-
bacuático para el control de la presión inte-
rior de la bombona usada. Esta conexión se
efectuará mediante un latiguillo con
boat terminal
macho rosca 7/16». Conexión internacional de estribo (YOKEISO 12209-1 230 BAR)
ESPANOL Conexión fileteada (THREAD CONNECTIONISO 12209-2/3.5; 230 BAR) Conexión fileteada (THREAD CONNECTIONISO 12209-2/3.2; 300 BAR)
PRIMERA ETAPA REGULADOR DIAMOND ICE
La primera etapa tiene las mismas caracterís-ticas de la versión DIAMOND pero con el
agregado de un sistema innovador ANTIFREE-
ZE DRY SYSTEM.
Este sistema permite efectuar inmersiones en
condiciones de temperatura extrema conser-
vando inalteradas las características de fun-
cionamiento.
Una membrana de separación de silicona an-
ticongelamiento colocada en el extremo de la
primera etapa, permite aislar desde afuera el
mecanismo del regulador transmitiendo, me-
diante un mecanismo sencillo y funcional, la
presión exterior del agua necesaria para un
correcto y constante calibrado de la primera
etapa en cualquier condición de presión y de
inmersión.
Es la versión sugerida a quien efectúa inmer-
siones en aguas frías o lagos de montaña don-
de la temperatura puede alcanzar grados cer-
canos a cero.La Primera etapa versión DIAMOND ICE estárealizada en las siguientes versiones:
¡Atención!
Utilizad únicamente manómetros certificados
CE con rosca estándar; evitad interponer cual-
quier ipo de empalme entre la primera etapa
y el terminal del latiguillo de alta presión.La primera etapa DIAMOND ha sido proyecta-da para trabajar con facilidad hasta una pre-
sión de ejercicio de las bombonas de 300 bar.
Para presiones que superan los 230 bar suge-rimos utilizar la versión con conexión filetea-
da 300 bar (THREAD CONNECTION ISO 12209-
2/3.2; 300 BAR) realizada por nosotros en el
modelo DIAMOND ICE.La Primera etapa DIAMOND está realizada enlas siguientes versiones:
¡Atención!
Para utilizar la conexión de estribo (YOKE ISO
12209-1 230 bar) o viceversa la conexión file-
teada (THREAD CONNECTION ISO 12209-2/3.5;
230 bar) es necesario usar un tanque con gri-
SEAC SUB 33
