Cela signifie que c’est l’acte inspiratoire duplongeur qui commande à tout moment le dé- bit d’air: à une inspiration normale correspond un flux d’air très doux, alors qu’à une exigence massive à cause de la fatigue ou de la grande profondeur correspond un débit plus impor- tant, grâce aussi à l’apport de l’effet Venturi. De plus, ce système offre des marges de sécu- rité même en cas de surpression du premier étage. Dans le cas où il y aurait une augmen- tation soudaine de la pression intermédiaire fournie par le premier étage, le deuxième étage continuerait donc à fonctionner en dé- chargeant la pression excessive, assurant ainsi la continuité de la respiration. La commande du mécanisme DIVE et PRE-DI- VE permet d’intégrer l’effet Venturi. Ce systè- me est situé autour du bouton de réglage du système de réduction de l’effort inspiratoire. En actionnant ce mécanisme situé à gauche du deuxième étage on peut intégrer l’effet Venturi et donc augmenter le flux d’air. En basculant le levier vers l’avant on obtient la position «PRE-DIVE», tandis qu’en le bascu- lant vers le plongeur on passe en position «DI- VE». (v. figure C) La position «PRE-DIVE» est recommandée pour éviter tout flux d’air accidentel lorsque le détendeur est sous pression mais non utili- sé, tandis que la position «DIVE» est recom- mandée durant la plongée.

FRANÇAIS

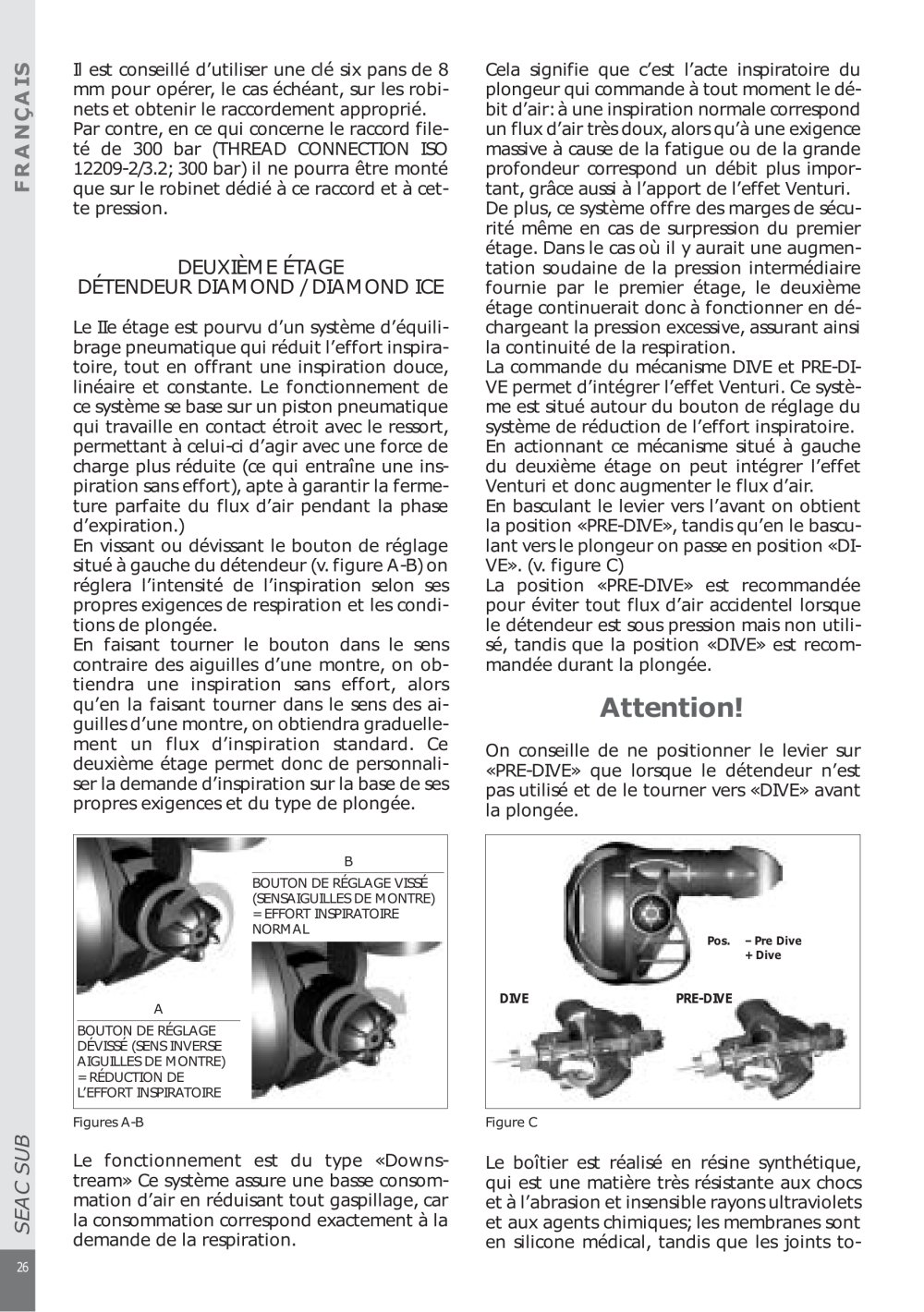

DEUXIÈME ÉTAGE DÉTENDEUR DIAMOND / DIAMOND ICE

Le IIe étage est pourvu d’un système d’équili-brage pneumatique qui réduit l’effort inspira- toire, tout en offrant une inspiration douce, linéaire et constante. Le fonctionnement de ce système se base sur un piston pneumatique qui travaille en contact étroit avec le ressort, permettant à celui-ci d’agir avec une force de charge plus réduite (ce qui entraîne une ins- piration sans effort), apte à garantir la ferme- ture parfaite du flux d’air pendant la phase d’expiration.) En vissant ou dévissant le bouton de réglage situé à gauche du détendeur (v. figure A-B) on réglera l’intensité de l’inspiration selon ses propres exigences de respiration et les condi- tions de plongée. En faisant tourner le bouton dans le sens contraire des aiguilles d’une montre, on ob- tiendra une inspiration sans effort, alors qu’en la faisant tourner dans le sens des ai- guilles d’une montre, on obtiendra graduelle- ment un flux d’inspiration standard. Ce deuxième étage permet donc de personnali- ser la demande d’inspiration sur la base de ses propres exigences et du type de plongée. Le fonctionnement est du type «Downs-tream» Ce système assure une basse consom- mation d’air en réduisant tout gaspillage, car la consommation correspond exactement à la demande de la respiration.

Attention!

On conseille de ne positionner le levier sur «PRE-DIVE» que lorsque le détendeur n’est pas utilisé et de le tourner vers «DIVE» avant la plongée. Le boîtier est réalisé en résine synthétique,qui est une matière très résistante aux chocs et à l’abrasion et insensible rayons ultraviolets et aux agents chimiques; les membranes sont en silicone médical, tandis que les joints to- Il est conseillé d’utiliser une clé six pans de 8mm pour opérer, le cas échéant, sur les robi- nets et obtenir le raccordement approprié. Par contre, en ce qui concerne le raccord file- té de 300 bar (THREAD CONNECTION ISO 12209-2/3.2; 300 bar) il ne pourra être monté que sur le robinet dédié à ce raccord et à cet- te pression.

BBOUTON DE RÉGLAGE VISSÉ(SENSAIGUILLES DE MONTRE) = EFFORT INSPIRATOIRE NORMAL
Pos.– Pre Dive+ Dive DIVEPRE-DIVE ABOUTON DE RÉGLAGEDÉVISSÉ (SENS INVERSEAIGUILLES DE MONTRE)= RÉDUCTION DE L’EFFORT INSPIRATOIRE Figures A-B Figure C
SEAC SUB 26
