Profilmontagehinweise
Profiltyp : R20 / R30 / R40Vorstag : Draht / Rod C Profile assembly instructions
profile : R20 / R30 / R40 forestay : wire / rod Ablängen des Profils

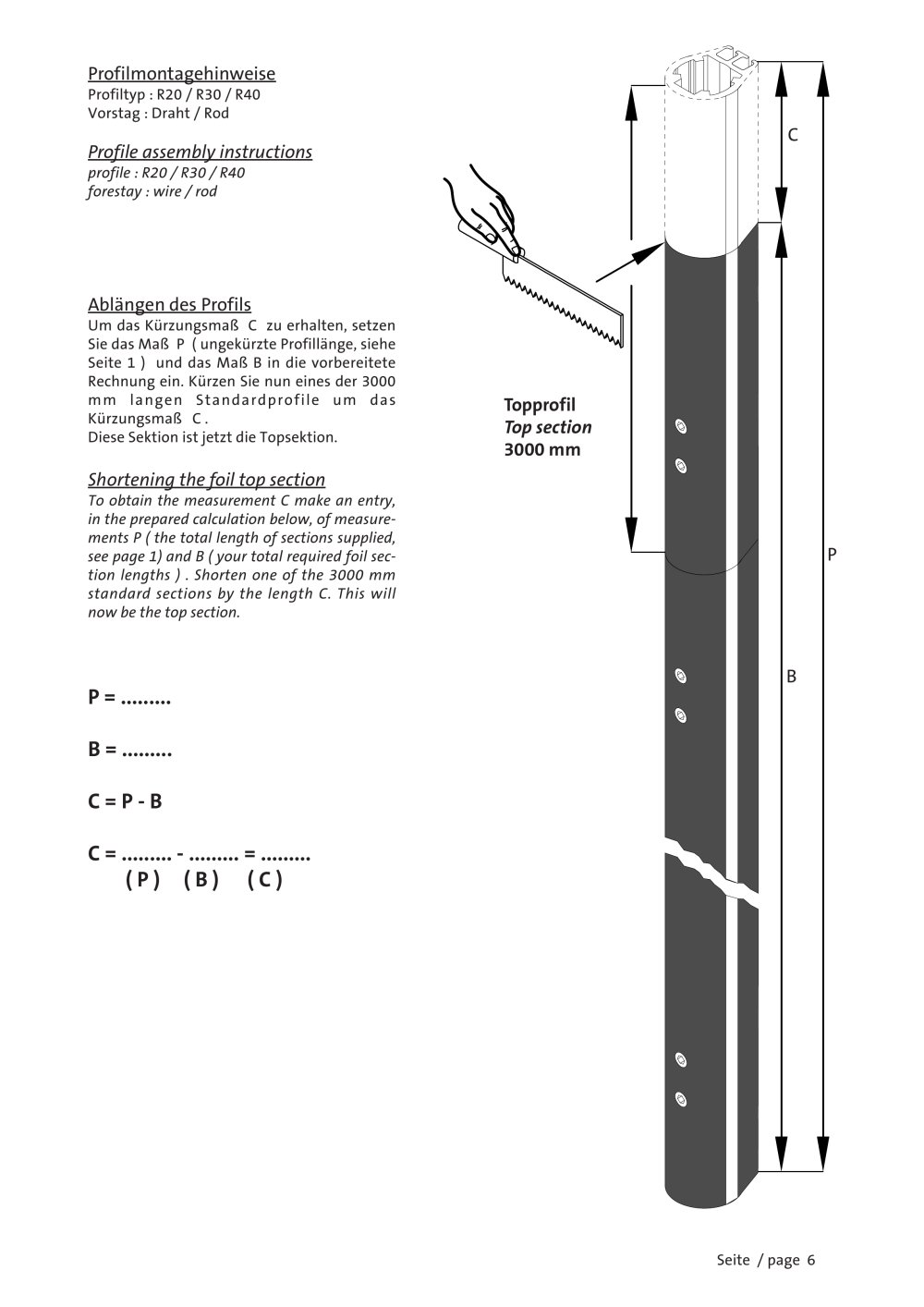

Um das Kürzungsmaß C zu erhalten, setzen Sie das Maß P ( ungekürzte Profillänge, siehe Seite 1 ) und das Maß B in die vorbereitete Rechnung ein. Kürzen Sie nun eines der 3000 mm langen Standardprofile um das Kürzungsmaß C . Diese Sektion ist jetzt die Topsektion. Topprofil Top section 3000 mm Shortening the foil top section
To obtain the measurement C make an entry, in the prepared calculation below, of measure- ments P ( the total length of sections supplied, see page 1) and B ( your total required foil sec- tion lengths ) . Shorten one of the 3000 mm standard sections by the length C. This will now be the top section. P B

P = .........B = .........C = P - BC = ......... - ......... = .........( P ) ( B ) ( C )

Seite / page 6
