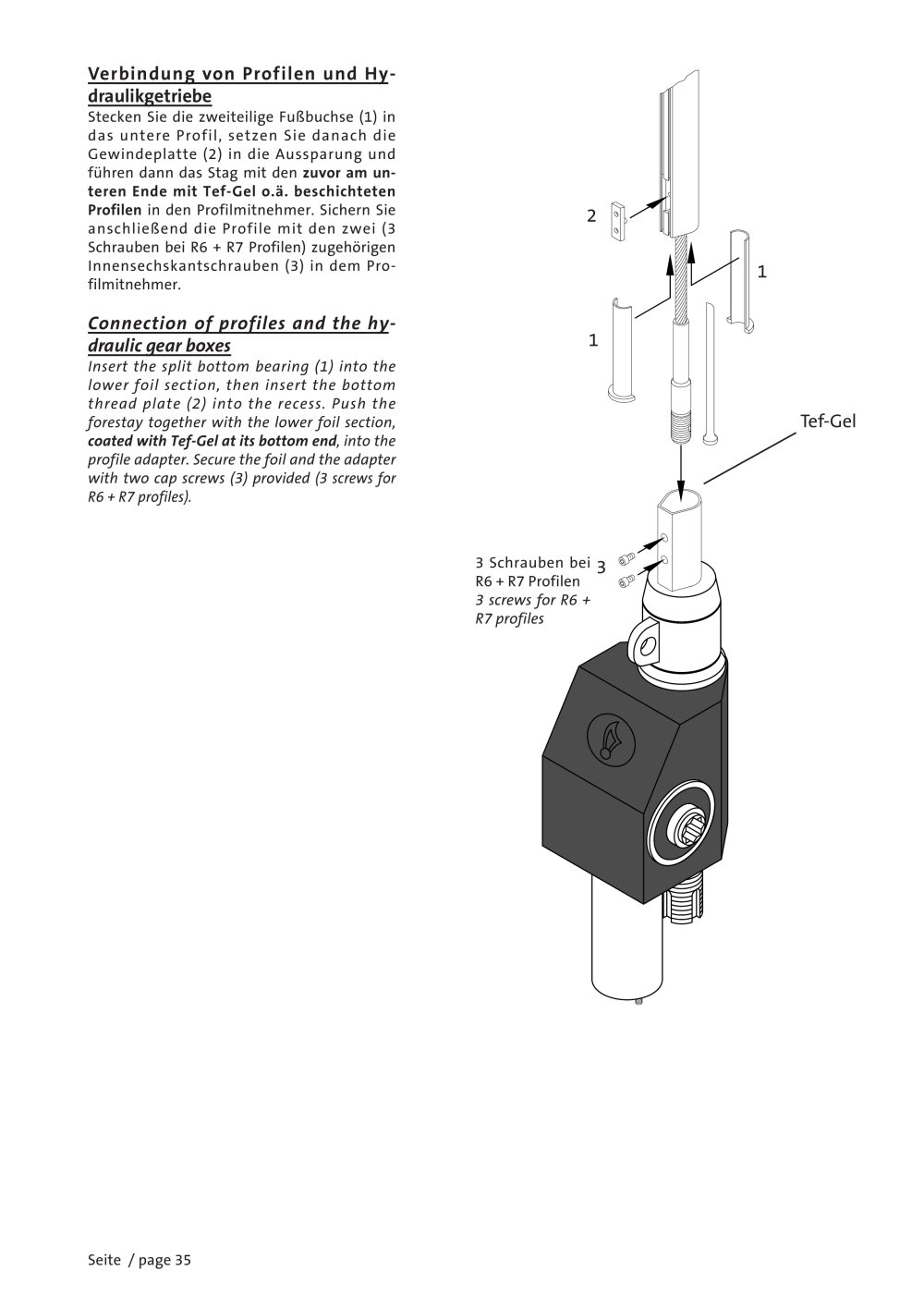

Verbindung von Profilen und Hy -draulikgetriebe

Stecken Sie die zweiteilige Fußbuchse (1) in das untere Profil, setzen Sie danach die Gewindeplatte (2) in die Aussparung und führen dann das Stag mit den in den Profilmitnehmer. Sichern Sieanschließend die Profile mit den zwei (3 Schrauben bei R6 + R7 Profilen) zugehörigen Innensechskantschrauben (3) in dem Pro- filmitnehmer. zuvor am un-teren Ende mit Tef-Gel o.ä. beschichteten Profilen

2 1 Connection of profiles and the hy -draulic gear boxes 1

Insert the split bottom bearing (1) into the lower foil section, then insert the bottom thread plate (2) into the recess. Push the forestay together with the lower foil section, coated with Tef-Gel at its bottom end , into theprofile adapter. Secure the foil and the adapter with two cap screws (3) provided

Tef-Gel

(3 screws forR6 + R7 profiles). 3 Schrauben bei R6 + R7 Profilen 3 screws for R6 + R7 profiles

3

Seite / page 35
