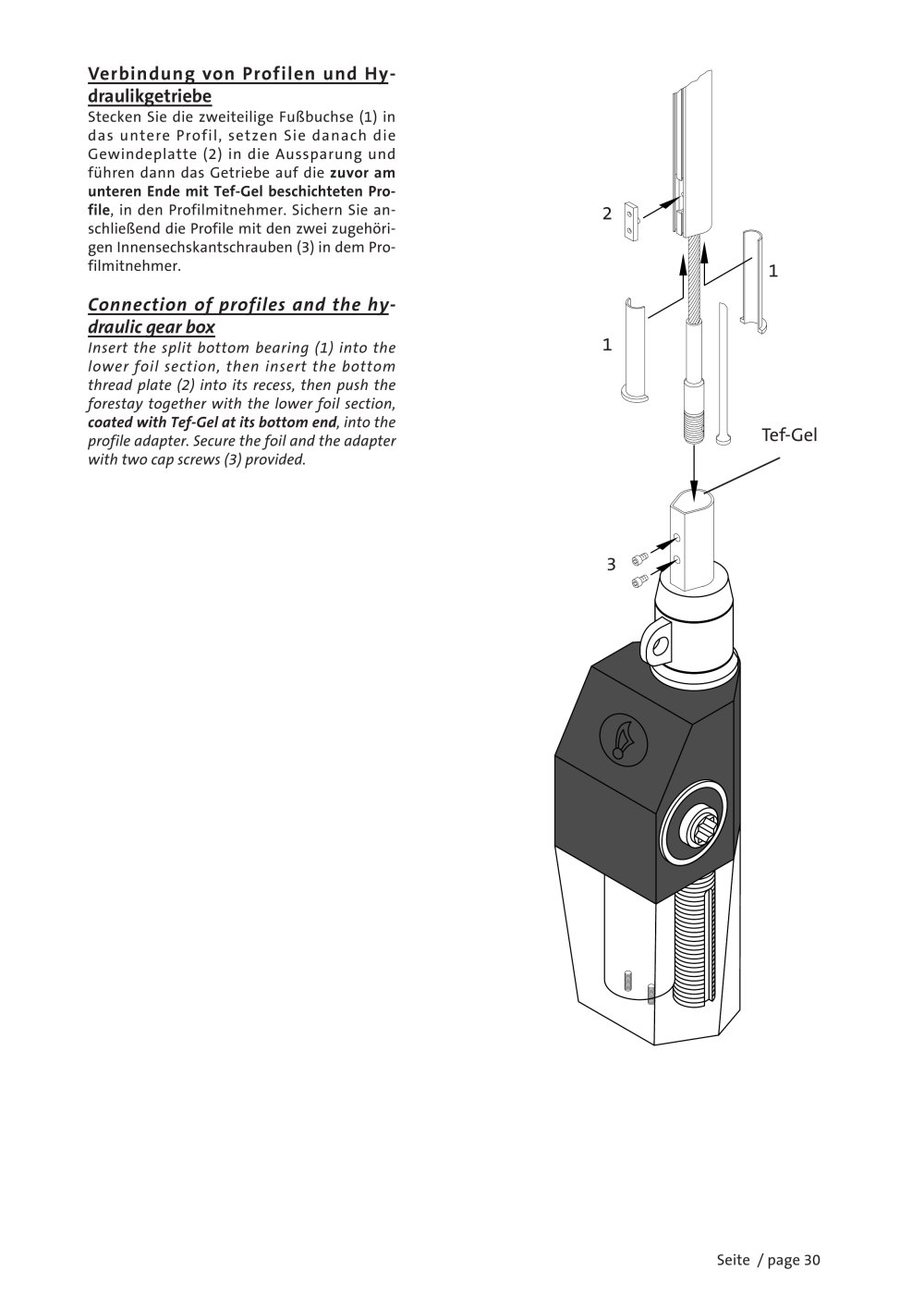

Verbindung von Profilen und Hy -draulikgetriebe
Stecken Sie die zweiteilige Fußbuchse (1) in das untere Profil, setzen Sie danach die Gewindeplatte (2) in die Aussparung und führen dann das Getriebe auf die , in den Profilmitnehmer. Sichern Sie an-schließend die Profile mit den zwei zugehöri- gen Innensechskantschrauben (3) in dem Pro- filmitnehmer. zuvor amunteren Ende mit Tef-Gel beschichteten Pro- file 2 1 Connection of profiles and the hy -draulic gear box
Insert the split bottom bearing (1) into the lower foil section, then insert the bottom thread plate (2) into its recess, then push the forestay together with the lower foil section, coated with Tef-Gel at its bottom end , into theprofile adapter. Secure the foil and the adapter with two cap screws (3) provided. 1 Tef-Gel 3
Seite / page 30
