Montage des Hydraulikgetriebes Hydraulic gear box assembly
Die Montage ist je nach Typ des Hy-
draulikgetriebes unterschiedlich. Folgen Sie
bitte auf jeden Fall der auf Ihren Getriebetyp
zutreffenden Montageanleitung.
Getriebetyp : RF90-2 ; RF90-3
Seite 29 bis 32
Getriebetyp : RF90-4 ; RF90-5
Seite 33 bis 38 The assembly is different according to the type
of hydraulic gear boxes. For this reason we
have made two different assembly instruc-
tions. Please follow the correct one. Hydraulic gear box : RF90-2 ; RF90-3 page 29 to 32 Hydraulic gear box : RF90-4 ; RF90-5 page 33 to 38 >

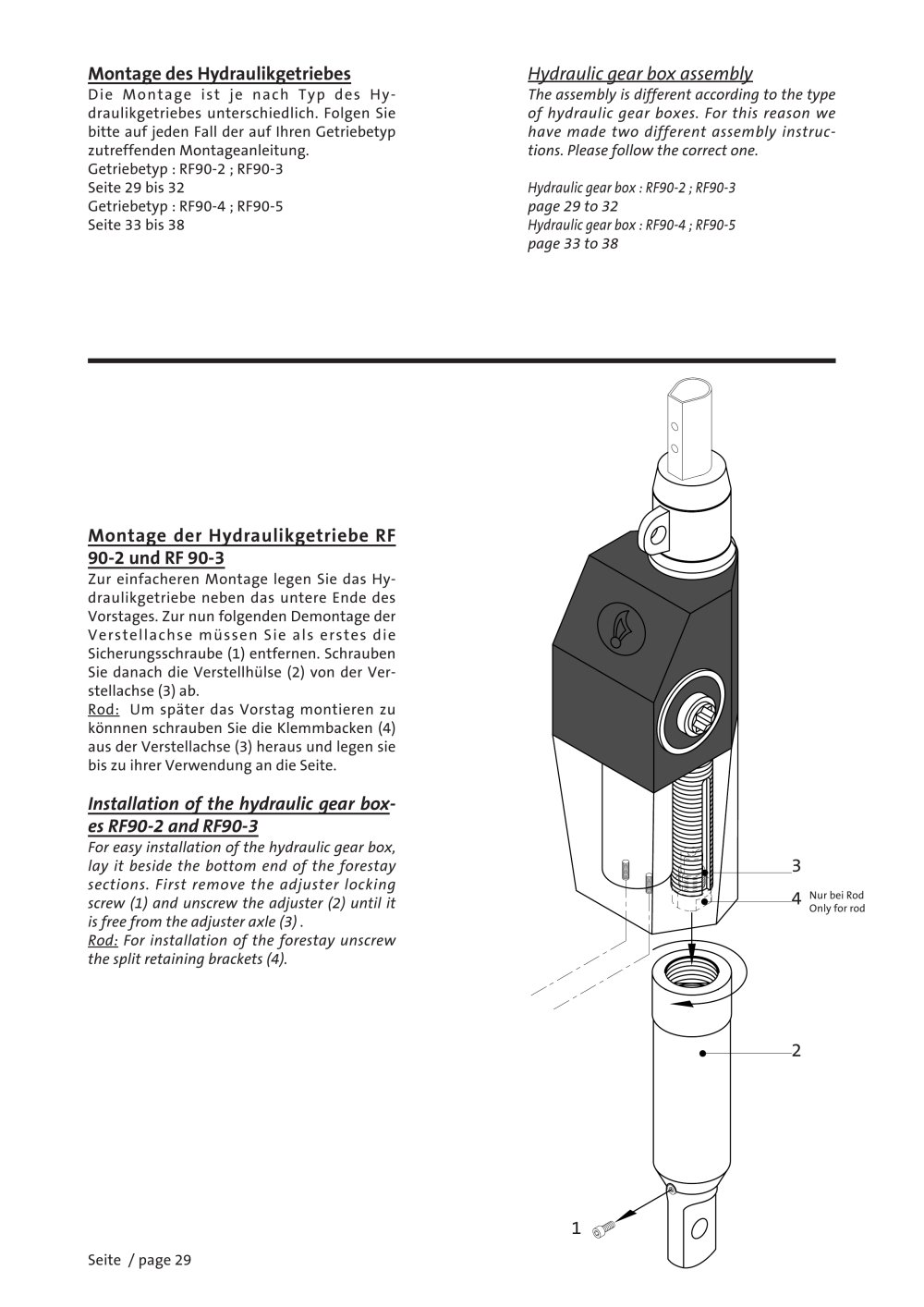

Montage der Hydraulikgetriebe RF 90-2 und RF 90-3
Zur einfacheren Montage legen Sie das Hy-draulikgetriebe neben das untere Ende des
Vorstages. Zur nun folgenden Demontage der
Verstellachse müssen Sie als erstes die
Sicherungsschraube (1) entfernen. Schrauben
Sie danach die Verstellhülse (2) von der Ver-
stellachse (3) ab.
Rod: Um später das Vorstag montieren zukönnnen schrauben Sie die Klemmbacken (4)
aus der Verstellachse (3) heraus und legen sie
bis zu ihrer Verwendung an die Seite. >
Installation of the hydraulic gear box -es RF90-2 and RF90-3
For easy installation of the hydraulic gear box,
lay it beside the bottom end of the forestay
sections. First remove the adjuster locking
screw (1) and unscrew the adjuster (2) until it
is free from the adjuster axle (3) .
Rod: >
3 4
Nur bei Rod
Only for rod For installation of the forestay unscrewthe split retaining brackets (4). >
2 1
Seite / page 29 >
