Montage von Segeleinführer und Fall -enschlitten Typ I für die Profile R20, R30 und R40

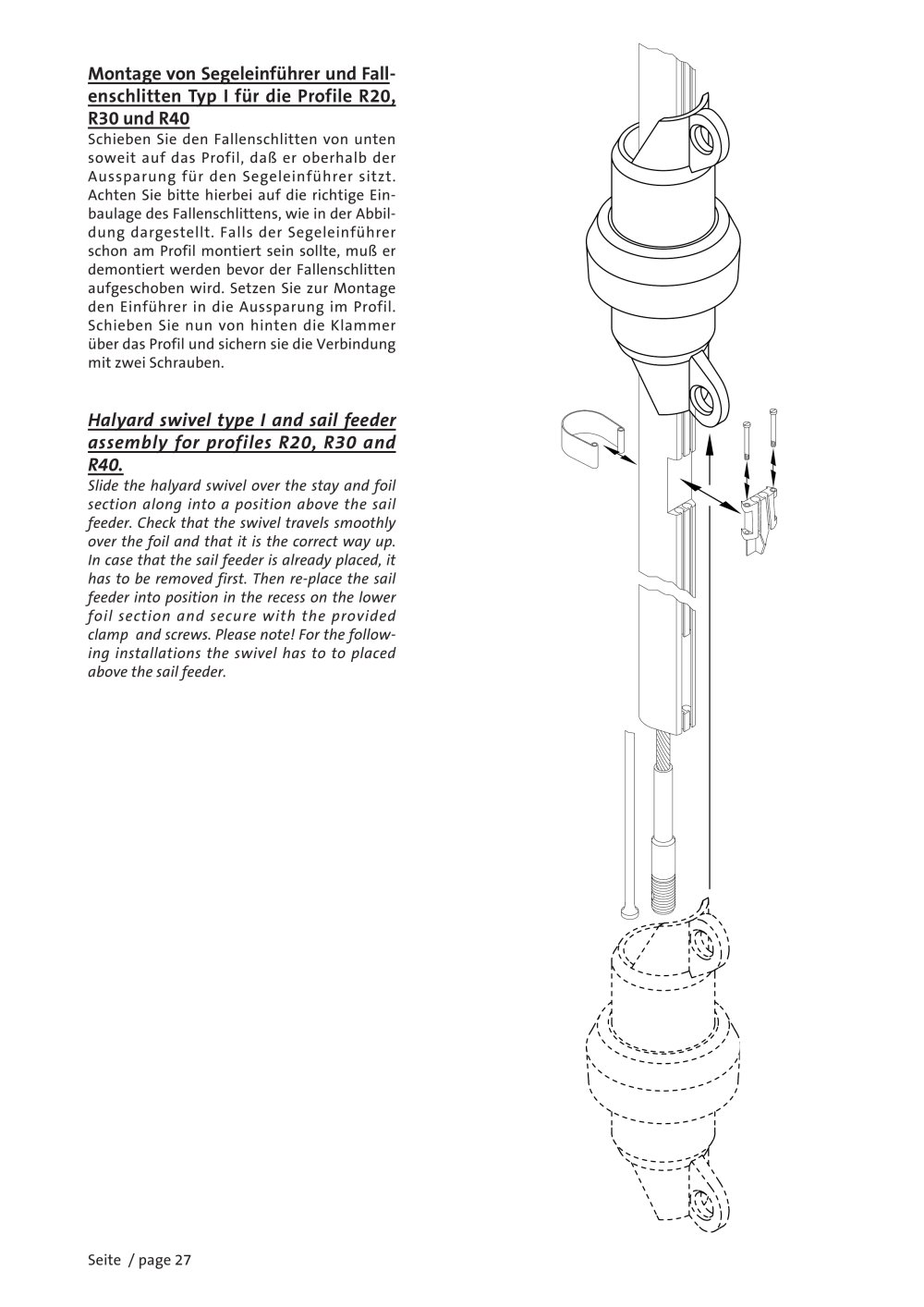

Schieben Sie den Fallenschlitten von unten soweit auf das Profil, daß er oberhalb der Aussparung für den Segeleinführer sitzt. Achten Sie bitte hierbei auf die richtige Ein- baulage des Fallenschlittens, wie in der Abbil- dung dargestellt. Falls der Segeleinführer schon am Profil montiert sein sollte, muß er demontiert werden bevor der Fallenschlitten aufgeschoben wird. Setzen Sie zur Montage den Einführer in die Aussparung im Profil. Schieben Sie nun von hinten die Klammer über das Profil und sichern sie die Verbindung mit zwei Schrauben. Halyard swivel type I and sail feeder assembly for profiles R20, R30 and R40.
Slide the halyard swivel over the stay and foil section along into a position above the sail feeder. Check that the swivel travels smoothly over the foil and that it is the correct way up. In case that the sail feeder is already placed, it has to be removed first. Then re-place the sail feeder into position in the recess on the lower foil section and secure with the provided clamp and screws. Please note! For the follow- ing installations the swivel has to to placed above the sail feeder. Seite / page 27
