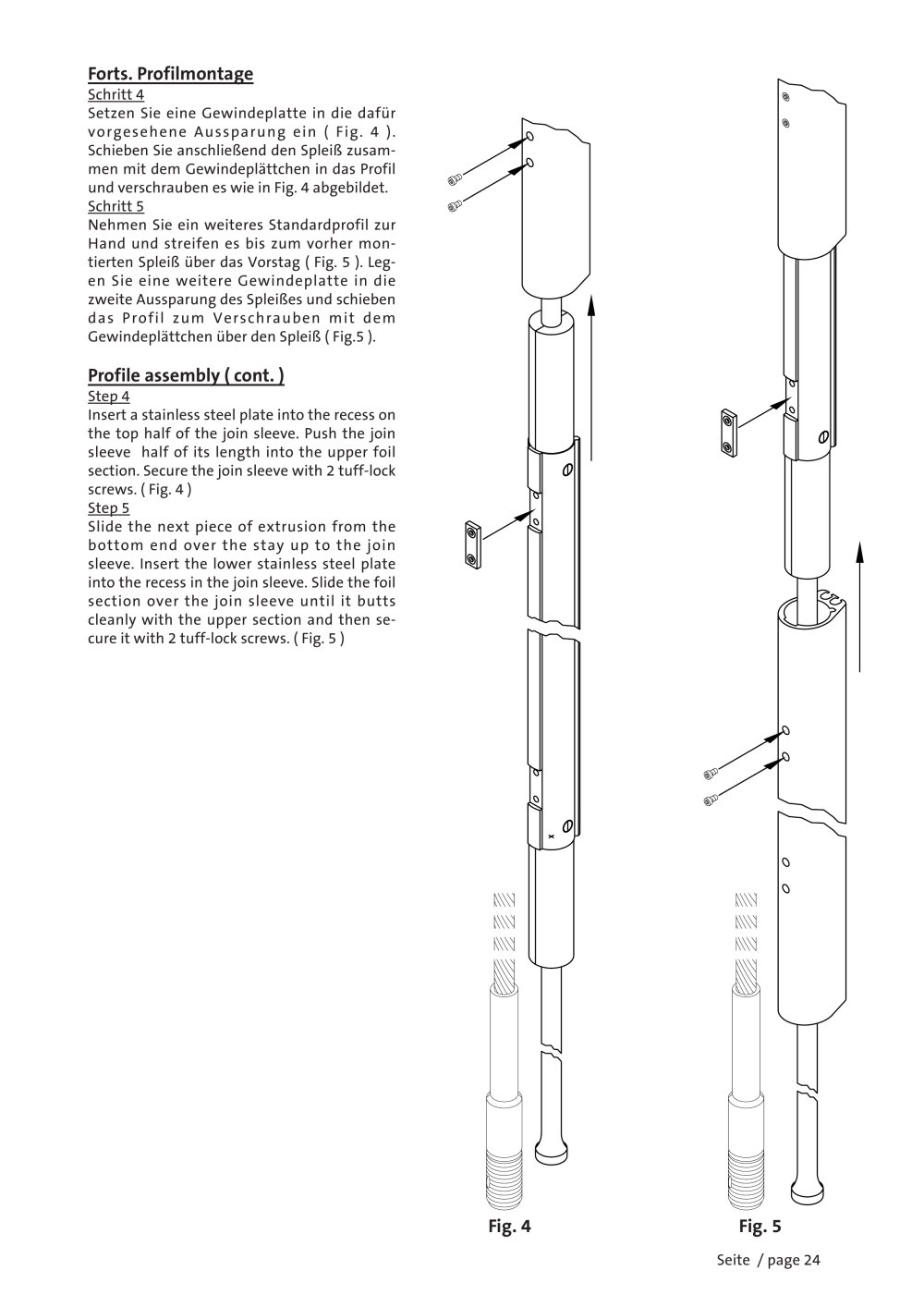

Forts. Profilmontage

Schritt 4 Setzen Sie eine Gewindeplatte in die dafürvorgesehene Aussparung ein ( Fig. 4 ). Schieben Sie anschließend den Spleiß zusam- men mit dem Gewindeplättchen in das Profil und verschrauben es wie in Fig. 4 abgebildet. Schritt 5 Nehmen Sie ein weiteres Standardprofil zur Hand und streifen es bis zum vorher mon- tierten Spleiß über das Vorstag ( Fig. 5 ). Leg- en Sie eine weitere Gewindeplatte in die zweite Aussparung des Spleißes und schieben das Profil zum Verschrauben mit dem Gewindeplättchen über den Spleiß ( Fig.5 ).

Profile assembly ( cont. )

Step 4 Insert a stainless steel plate into the recess on the top half of the join sleeve. Push the join sleeve half of its length into the upper foil section. Secure the join sleeve with 2 tuff-lock screws. ( Fig. 4 ) Step 5 Slide the next piece of extrusion from the bottom end over the stay up to the join sleeve. Insert the lower stainless steel plate into the recess in the join sleeve. Slide the foil section over the join sleeve until it butts cleanly with the upper section and then se- cure it with 2 tuff-lock screws. ( Fig. 5 )

Fig. 4 Fig. 5

Seite / page 24
