Forts. Profilmontage

Schritt 3 Legen Sie einen geteilten Spleiß unterhalbdes Topprofils auf das Vorstag und schrauben jeweils an das obere und untere Ende des Spleißes die entsprechenden geteilten Spleißbuchsen ( Fig. 3 ).

Profile assembly ( cont. )

Step 3 Put a split join sleeve on the stay directly under the top section and assemble one split splice bearing at it's top and bottom end. Fix the splice bearings with the correct delrin screws. ( Fig. 3 )

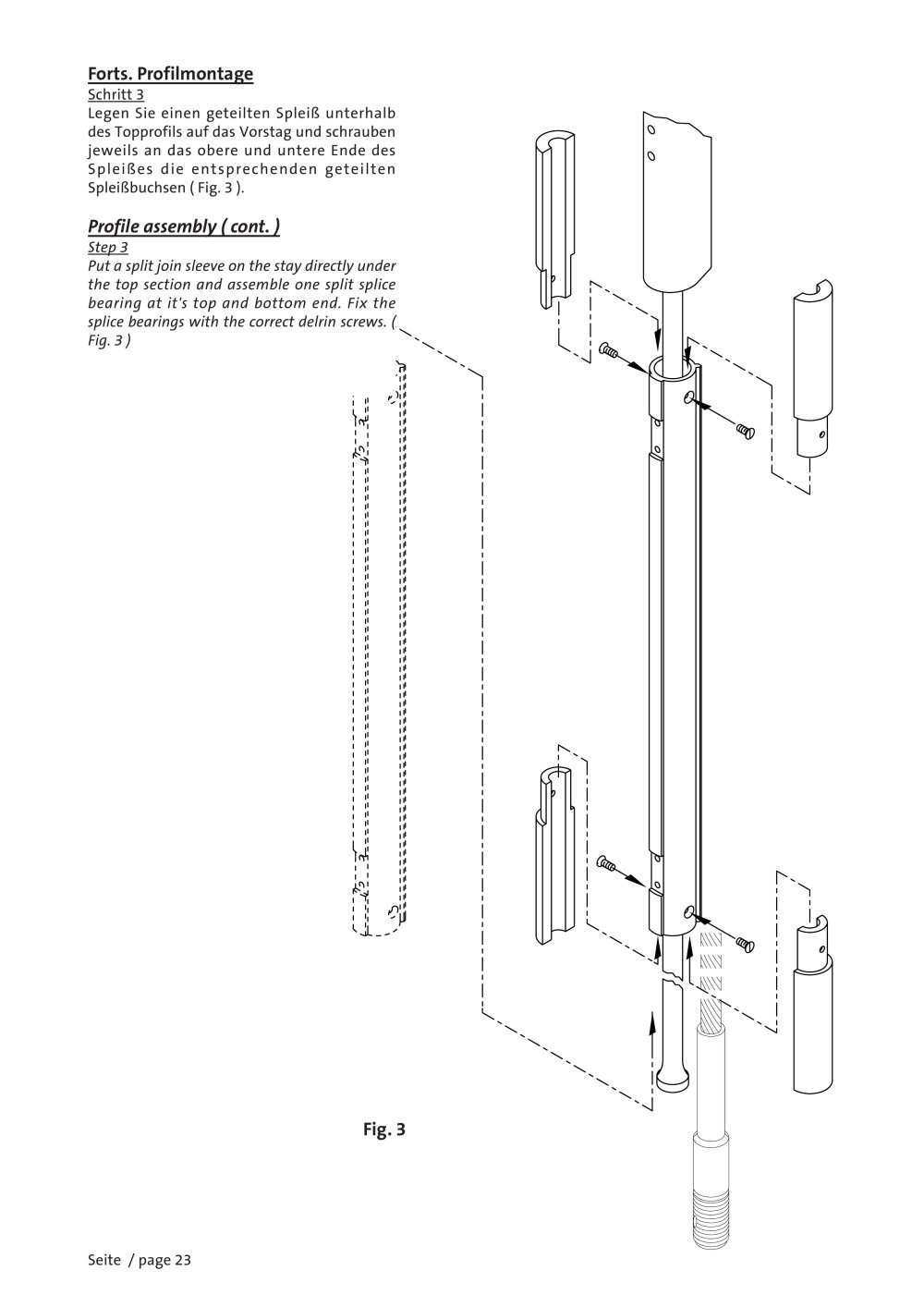

Fig. 3

Seite / page 23
