Profilmontage

c.) wenn das Kürzungsmaß C > 3850mm ist: Es wird kein Distanzrohr und keine Buchse für das Topprofil benötigt. Sie müssen en- tweder den Spleiß kürzen bzw. anpassen oder das Topprofil ganz weglassen. Wenn Sie das Topprofil ganz weglassen, müssen Sie die Profilmontage mit Schritt 5 fortset- zen. Schritt 1 Es wird kein Distanzrohr und keine Buchse für das Topprofil benötigt, setzen Sie die Profilmontage wie auf der nächsten Seite beschrieben fort. Streifen Sie das Topprofil über das Vorstag biszum oberen Boat terminal ( Fig. 1 ). Schritt 2 b.) wenn das Kürzungsmaß C > 2150mm ist: Setzen Sie anschließend nur eine geteilte große Buchse, die mit Tape gesichert wird, und ein zugehöriges Distanzrohr auf das Vorstag und schieben diese danach in das Topprofil. Für das weitere Vorgehen gibt es vier Möglichkeiten a.) , b.) , c.) oder d.) . Welche Möglichkeit für Sie zutrifft, richtet sich nach dem auf Seite 20 ermitteltem Profilkürzungs- maß C : a.) wenn das Kürzungsmaß C < 2150mm ist: Setzen Sie anschließend zwei geteilte große Buchsen, die mit Tape gesichert wer- den, und die zwei zugehörigen Dis- tanzrohre, wie in Fig. 2 dargestellt, auf das Vorstag und schieben diese danach in das Topprofil.

Tape Profile assembly

Step 1 From the bottom end of the stay, slide on and feed the top section along to the top end of the stay. ( Fig. 1 ) Step 2

Tape

There are four possibilities for installation a.) , b.) , c.) or d.) . Which is correct for your applica- tion depends on the measurement C, calculat- ed on page 20: a.) measurement C < 2150mm :Place two big split bushes and two long spacer tubes on the stay. Secure the bushes with tape and push them together into the top section. ( Fig. 2 ) b.) measurement C > 2150mm :Place only one big split bush and only one long spacer tube on the stay. Secure the bush with tape and push them together into the top section.c.) measurement C > 3850mm :You need no bush and no spacer tube for the top section, go ahead with step 3 of the fur- ther installation explained on the next page.d.) measurement C > 5590mm : You need no bush and no spacer tube for the top section. Either you have to cut the join sleeve or you leave out the top section. If you leave out the top section follow the installa- tion on page 24 with step 5.

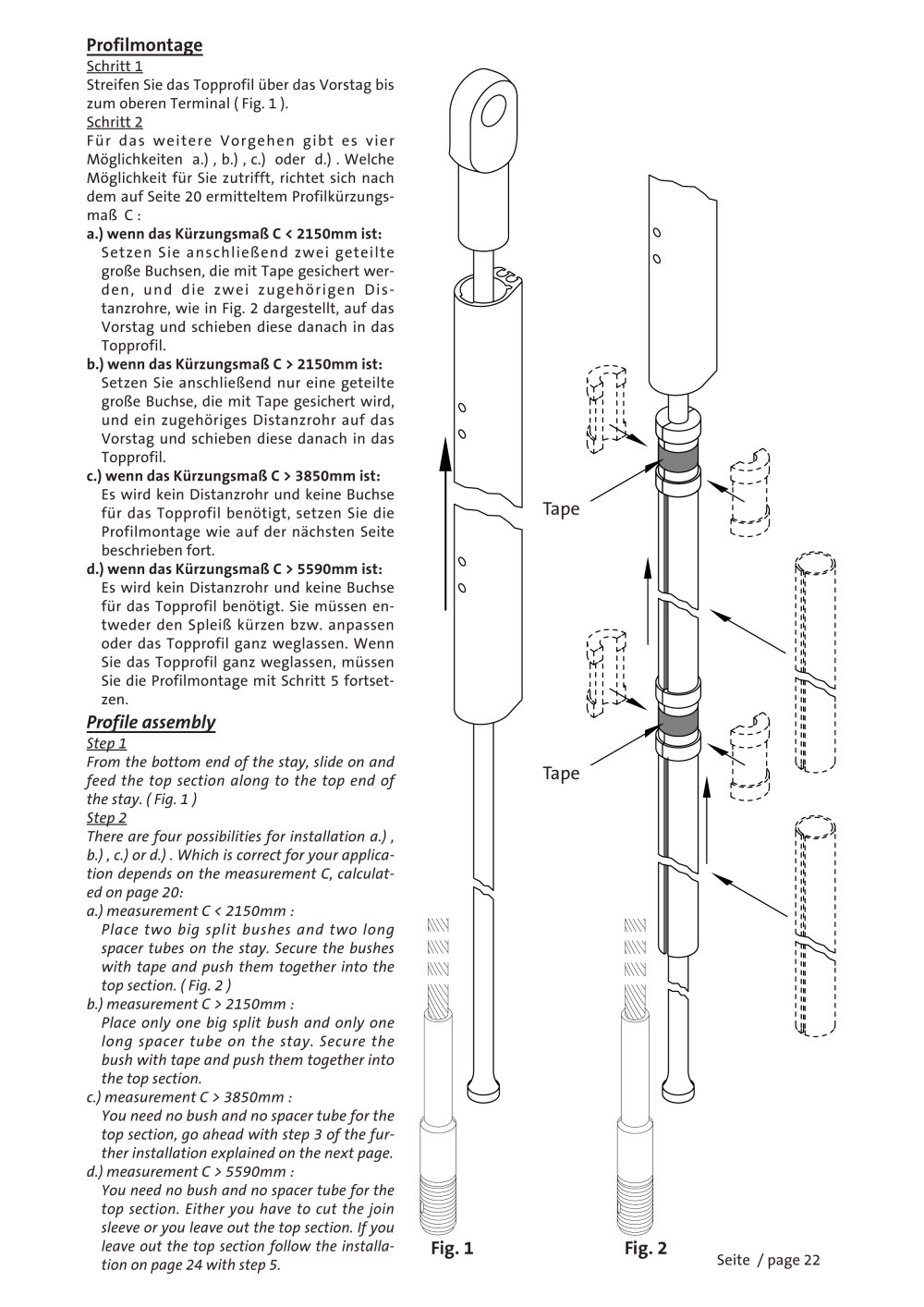

Fig. 1 Fig. 2

Seite / page 22
