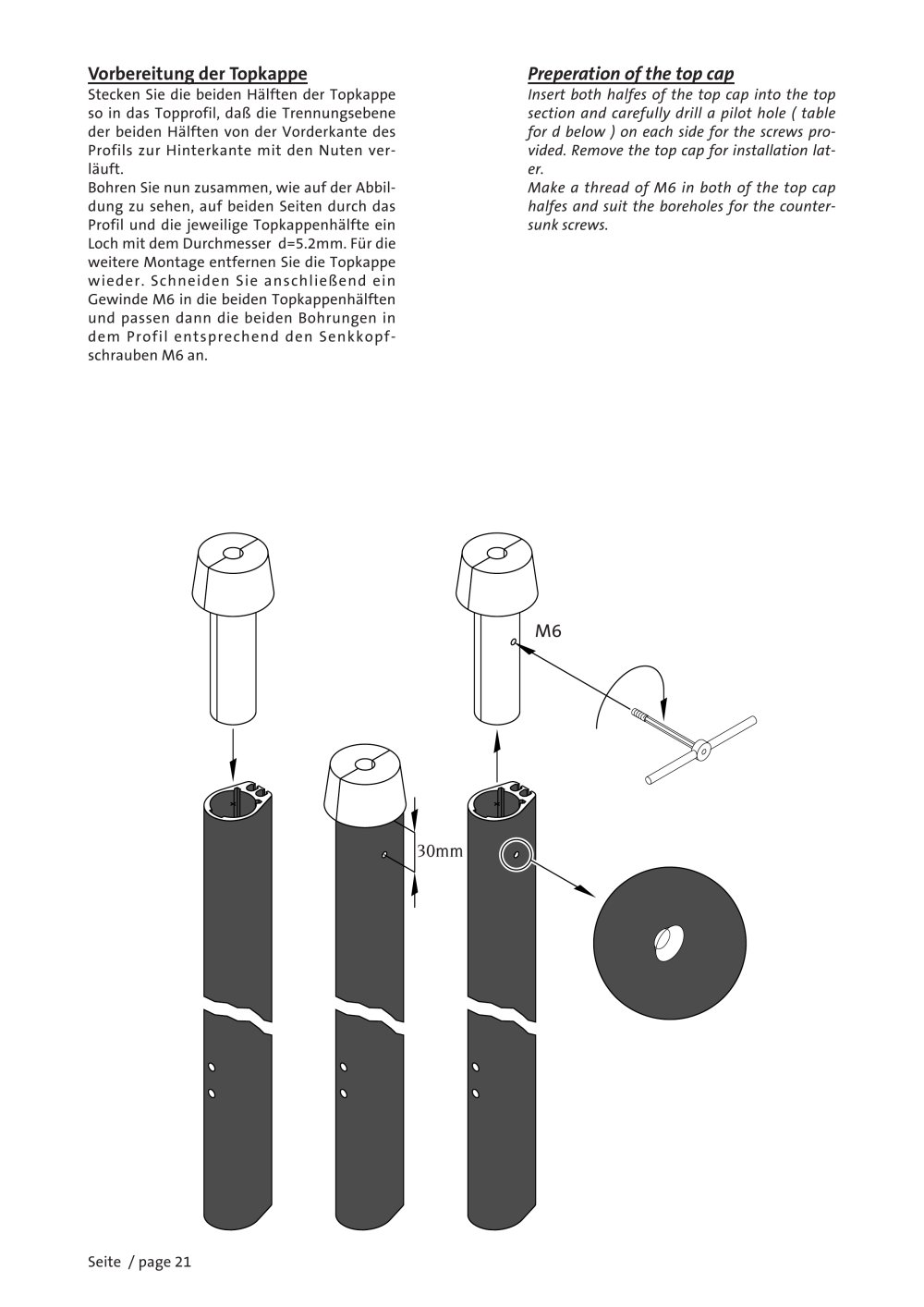

Vorbereitung der Topkappe Preperation of the top cap
Stecken Sie die beiden Hälften der Topkappeso in das Topprofil, daß die Trennungsebene der beiden Hälften von der Vorderkante des Profils zur Hinterkante mit den Nuten ver- läuft. Bohren Sie nun zusammen, wie auf der Abbil- dung zu sehen, auf beiden Seiten durch das Profil und die jeweilige Topkappenhälfte ein Loch mit dem Durchmesser d=5.2mm. Für die weitere Montage entfernen Sie die Topkappe wieder. Schneiden Sie anschließend ein Gewinde M6 in die beiden Topkappenhälften und passen dann die beiden Bohrungen in dem Profil entsprechend den Senkkopf- schrauben M6 an. Insert both halfes of the top cap into the top section and carefully drill a pilot hole ( table for d below ) on each side for the screws pro- vided. Remove the top cap for installation lat- er. Make a thread of M6 in both of the top cap halfes and boat suit the boreholes for the counter- sunk screws. M6 30 mm
Seite / page 21
