Profilmontagehinweise

Profiltyp : R7Vorstag : Draht mit d = 28mmbis d = 32mm Rod N150 und N170

Profile assembly instructions

profile : R7 forestay : wire from d = 26mmto d = 32mm rod N150 and N170

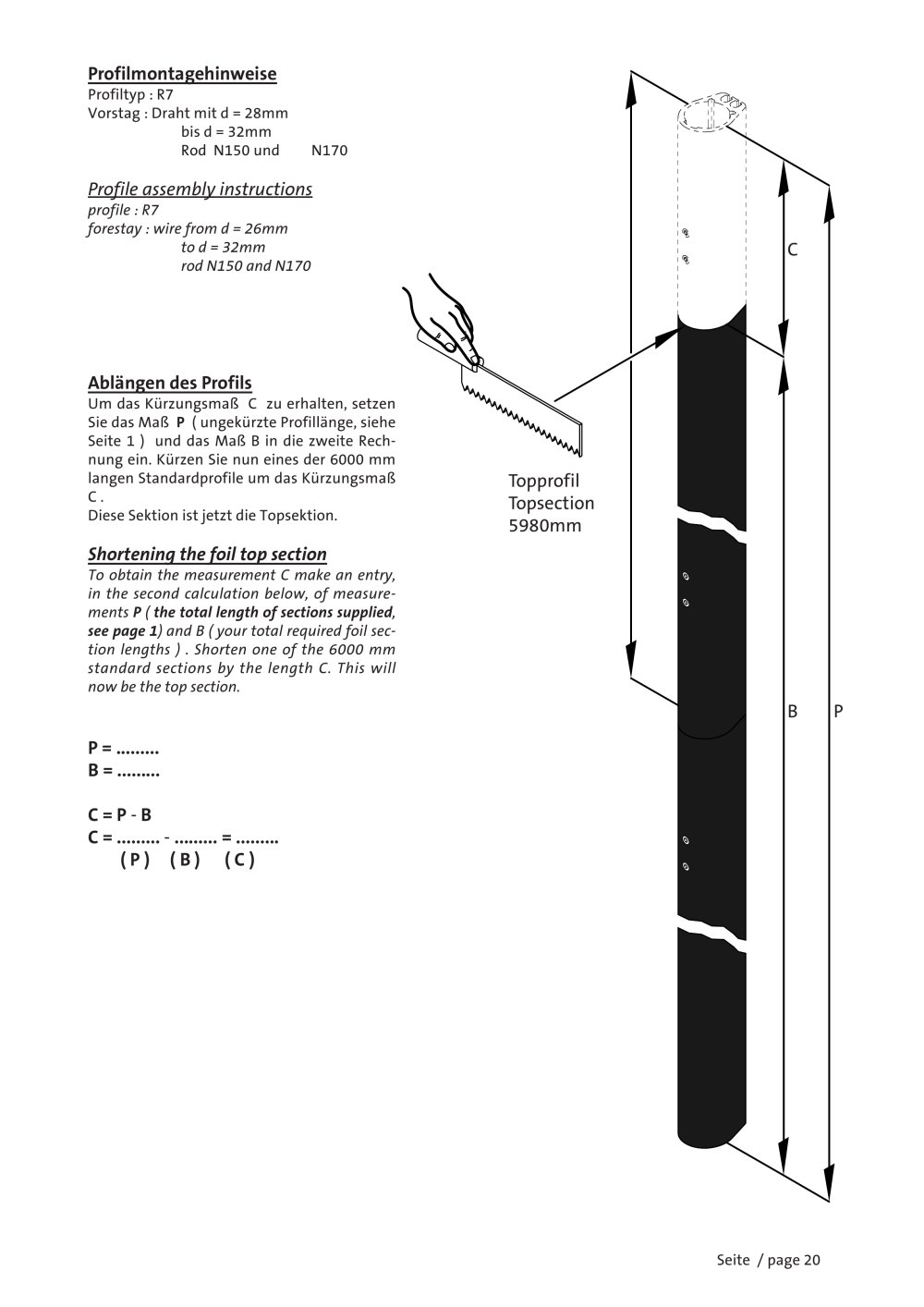

C Ablängen des Profils

Um das Kürzungsmaß C zu erhalten, setzen Sie das Maß P ( ungekürzte Profillänge, sieheSeite 1 ) und das Maß B in die zweite Rech- nung ein. Kürzen Sie nun eines der 6000 mm langen Standardprofile um das Kürzungsmaß C . Diese Sektion ist jetzt die Topsektion.

Topprofil Topsection 5980mm Shortening the foil top section

To obtain the measurement C make an entry, in the second calculation below, of measure- ments P ( the total length of sections supplied , see page 1 ) and B ( your total required foil sec-tion lengths ) . Shorten one of the 6000 mm standard sections by the length C. This will now be the top section.

B P P = ......... B = .........C = P - BC = ......... - ......... = .........( P ) ( B ) ( C )

Seite / page 20
