Forts. Profilmontage Profile assembly ( cont. )

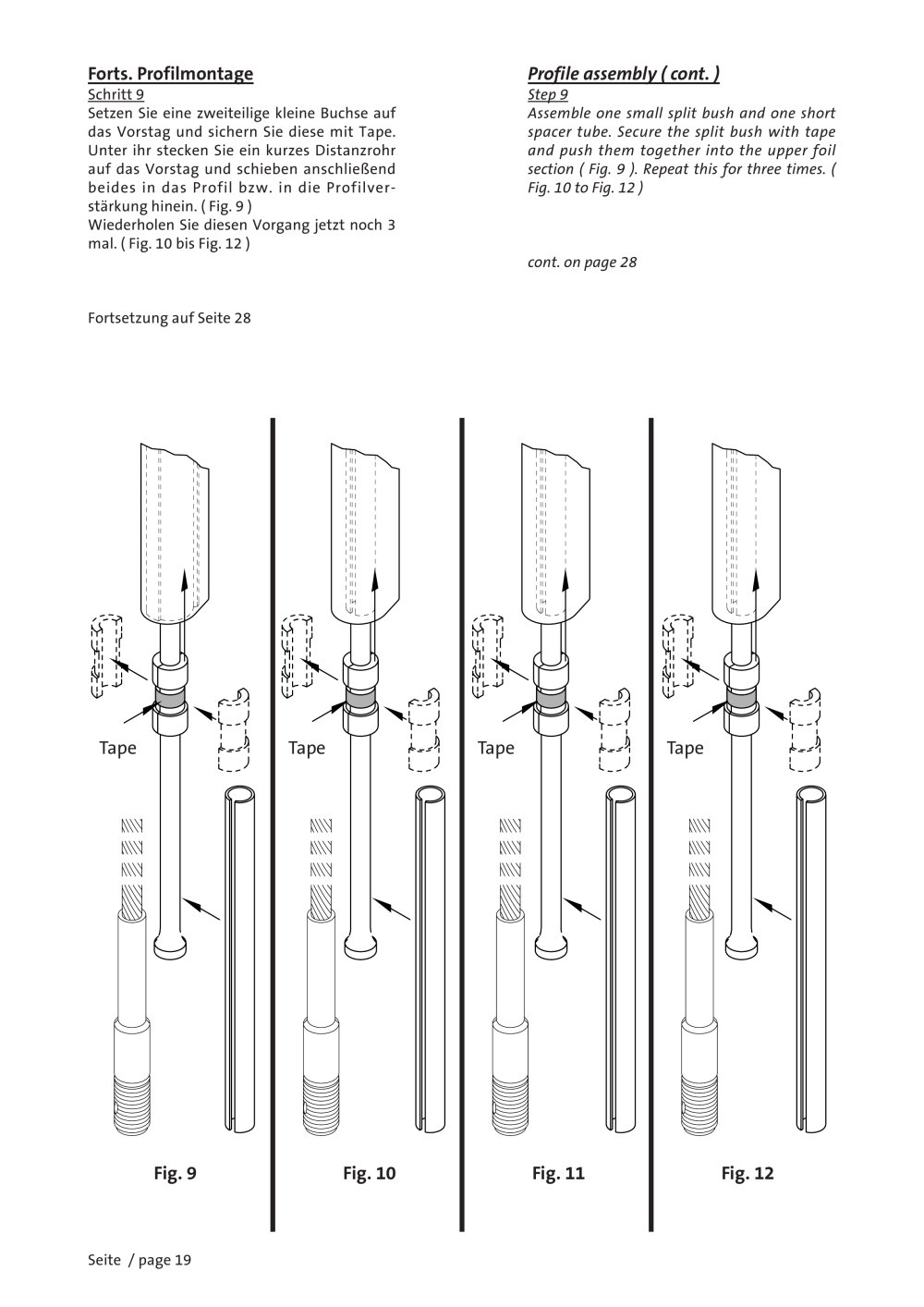

Schritt 9 Step 9 Setzen Sie eine zweiteilige kleine Buchse aufdas Vorstag und sichern Sie diese mit Tape. Unter ihr stecken Sie ein kurzes Distanzrohr auf das Vorstag und schieben anschließend beides in das Profil bzw. in die Profilver- stärkung hinein. ( Fig. 9 ) Wiederholen Sie diesen Vorgang jetzt noch 3 mal. ( Fig. 10 bis Fig. 12 )Fortsetzung auf Seite 28 Assemble one small split bush and one shortspacer tube. Secure the split bush with tape and push them together into the upper foil section ( Fig. 9 ). Repeat this for three times. ( Fig. 10 to Fig. 12 )cont. on page 28 Tape Tape Tape Tape Fig. 9 Fig. 10 Fig. 11 Fig. 12
Seite / page 19
