Forts. Profilmontage Schritt 4 Setzen Sie eine Gewindeplatte in die dafürvorgesehene Aussparung ein ( Fig. 4 ). Schieben Sie anschließend den Spleiß zusam- men mit dem Gewindeplättchen in das Profil und verschrauben es, wie in Fig. 4 abgebildet. Schritt 5 Nehmen Sie ein weiteres Standardprofil zur Hand und streifen es bis zum vorher mon- tierten Spleiß über das Vorstag ( Fig. 5 ). Leg- en Sie eine weitere Gewindeplatte in die zweite Aussparung des Spleißes und schieben das Profil zum verschrauben mit dem Gewindeplättchen über den Spleiß ( Fig. 5 ). Profile assembly ( cont. ) Step 4 Insert a stainless steel plate into the recess onthe top half of the join sleeve. Push the join sleeve half of its length into the upper foil sec- tion. Secure the join sleeve with 2 tuff-lock screws. ( Fig. 4 ) Step 5 Slide the next piece of extrusion from the bot- tom end over the stay up to the join sleeve. In- sert the lower stainless steel plate into the re- cess in the join sleeve. Slide the foil section over the join sleeve until it butts cleanly with the upper section and then secure it with 2 tuff- lock screws. ( Fig. 5 )

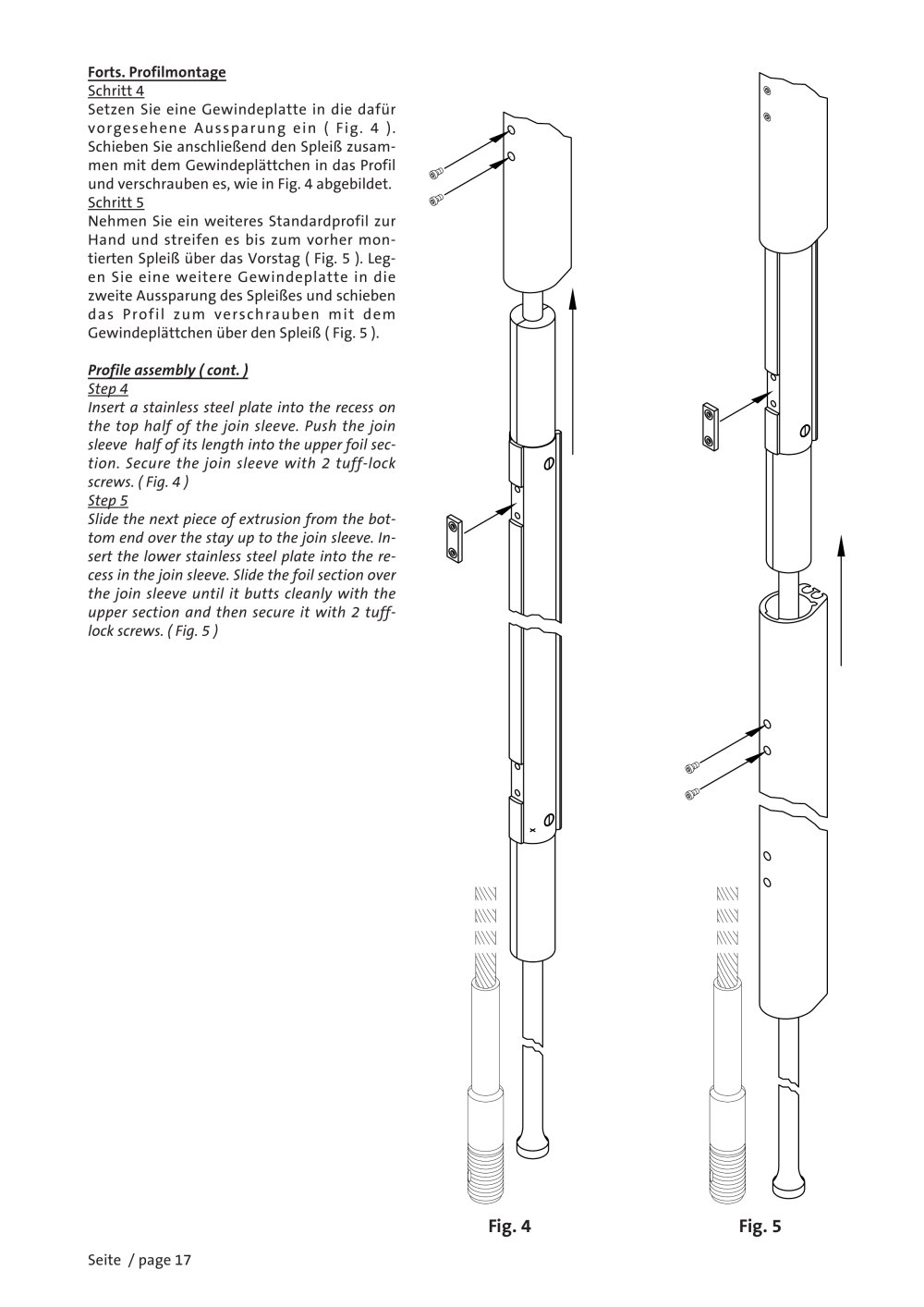

Fig. 4 Fig. 5

Seite / page 17
