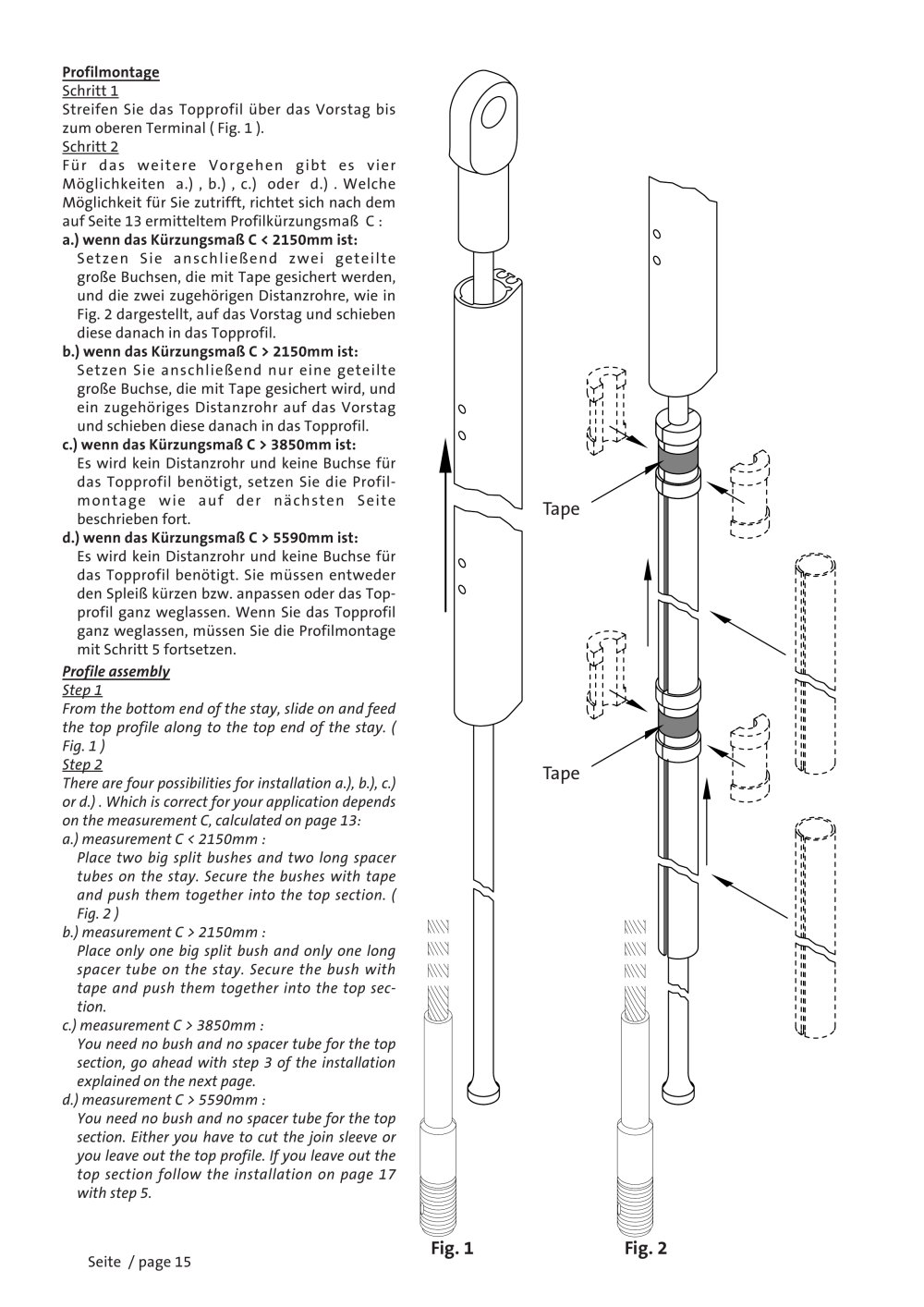

Profile assembly Profilmontage Schritt 1 d.) wenn das Kürzungsmaß C > 5590mm ist: Streifen Sie das Topprofil über das Vorstag biszum oberen
Marine terminal ( Fig. 1 ).
Schritt 2 c.) wenn das Kürzungsmaß C > 3850mm ist: Es wird kein Distanzrohr und keine Buchse für
das Topprofil benötigt. Sie müssen entweder
den Spleiß kürzen bzw. anpassen oder das Top-
profil ganz weglassen. Wenn Sie das Topprofil
ganz weglassen, müssen Sie die Profilmontage
mit Schritt 5 fortsetzen. b.) wenn das Kürzungsmaß C > 2150mm ist: Es wird kein Distanzrohr und keine Buchse für
das Topprofil benötigt, setzen Sie die Profil-
montage wie auf der nächsten Seite
beschrieben fort. Setzen Sie anschließend nur eine geteilte
große Buchse, die mit Tape gesichert wird, und
ein zugehöriges Distanzrohr auf das Vorstag
und schieben diese danach in das Topprofil. Für das weitere Vorgehen gibt es vier
Möglichkeiten a.) , b.) , c.) oder d.) . Welche
Möglichkeit für Sie zutrifft, richtet sich nach dem
auf Seite 13 ermitteltem Profilkürzungsmaß C : a.) wenn das Kürzungsmaß C < 2150mm ist: Setzen Sie anschließend zwei geteilte
große Buchsen, die mit Tape gesichert werden,
und die zwei zugehörigen Distanzrohre, wie in
Fig. 2 dargestellt, auf das Vorstag und schieben
diese danach in das Topprofil.
Tape
Step 1 From the bottom end of the stay, slide on and feedthe top profile along to the top end of the stay. (
Fig. 1 )
Step 2 There are four possibilities for installation a.), b.), c.)
or d.) . Which is correct for your application depends
on the measurement C, calculated on page 13:
a.) measurement C < 2150mm :Place two big split bushes and two long spacer
tubes on the stay. Secure the bushes with tape
and push them together into the top section. (
Fig. 2 ) b.) measurement C > 2150mm :Place only one big split bush and only one long
spacer tube on the stay. Secure the bush with
tape and push them together into the top sec-
tion.c.) measurement C > 3850mm :You need no bush and no spacer tube for the top
section, go ahead with step 3 of the installation
explained on the next page.d.) measurement C > 5590mm :You need no bush and no spacer tube for the top
section. Either you have to cut the join sleeve or
you leave out the top profile. If you leave out the
top section follow the installation on page 17
with step 5.
Tape
Seite / page 15
Fig. 1 Fig. 2
