Profilmontagehinweise
Profiltyp : R5 / R6 / R7Vorstag : Draht bis d = 26mmRod bis N115 Profile assembly instructionsprofile : R5 / R6 / R7 forestay : wire up to d = 26mmrod up to N115 C Ablängen des Profils

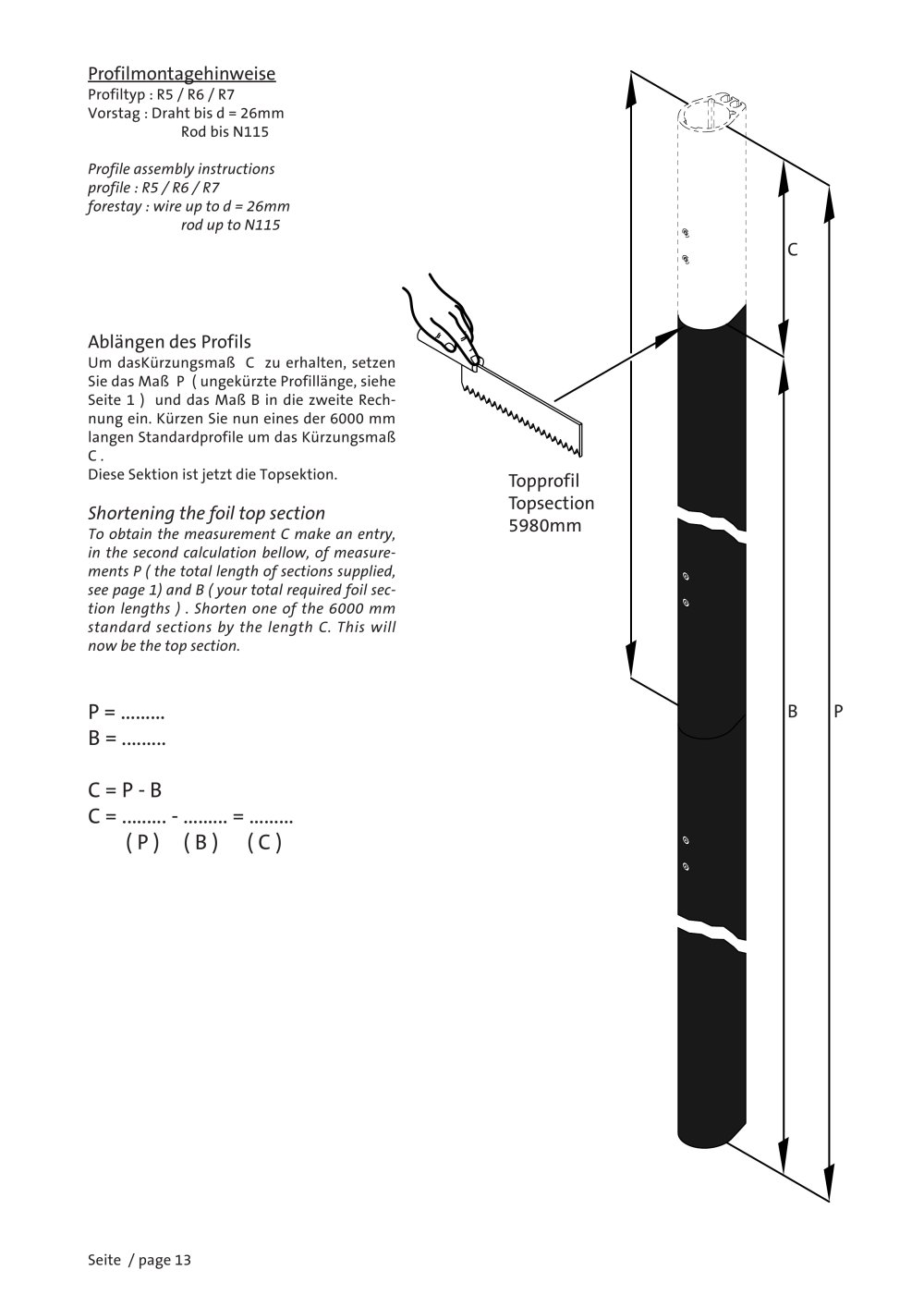

Um dasKürzungsmaß C zu erhalten, setzen Sie das Maß P ( ungekürzte Profillänge, siehe Seite 1 ) und das Maß B in die zweite Rech- nung ein. Kürzen Sie nun eines der 6000 mm langen Standardprofile um das Kürzungsmaß C . Diese Sektion ist jetzt die Topsektion. Topprofil Topsection 5980mm Shortening the foil top section
To obtain the measurement C make an entry, in the second calculation bellow, of measure- ments P ( the total length of sections supplied, see page 1) and B ( your total required foil sec- tion lengths ) . Shorten one of the 6000 mm standard sections by the length C. This will now be the top section.

P = ......... B = .........C = P - BC = ......... - ......... = .........( P ) ( B ) ( C )

B P
Seite / page 13
