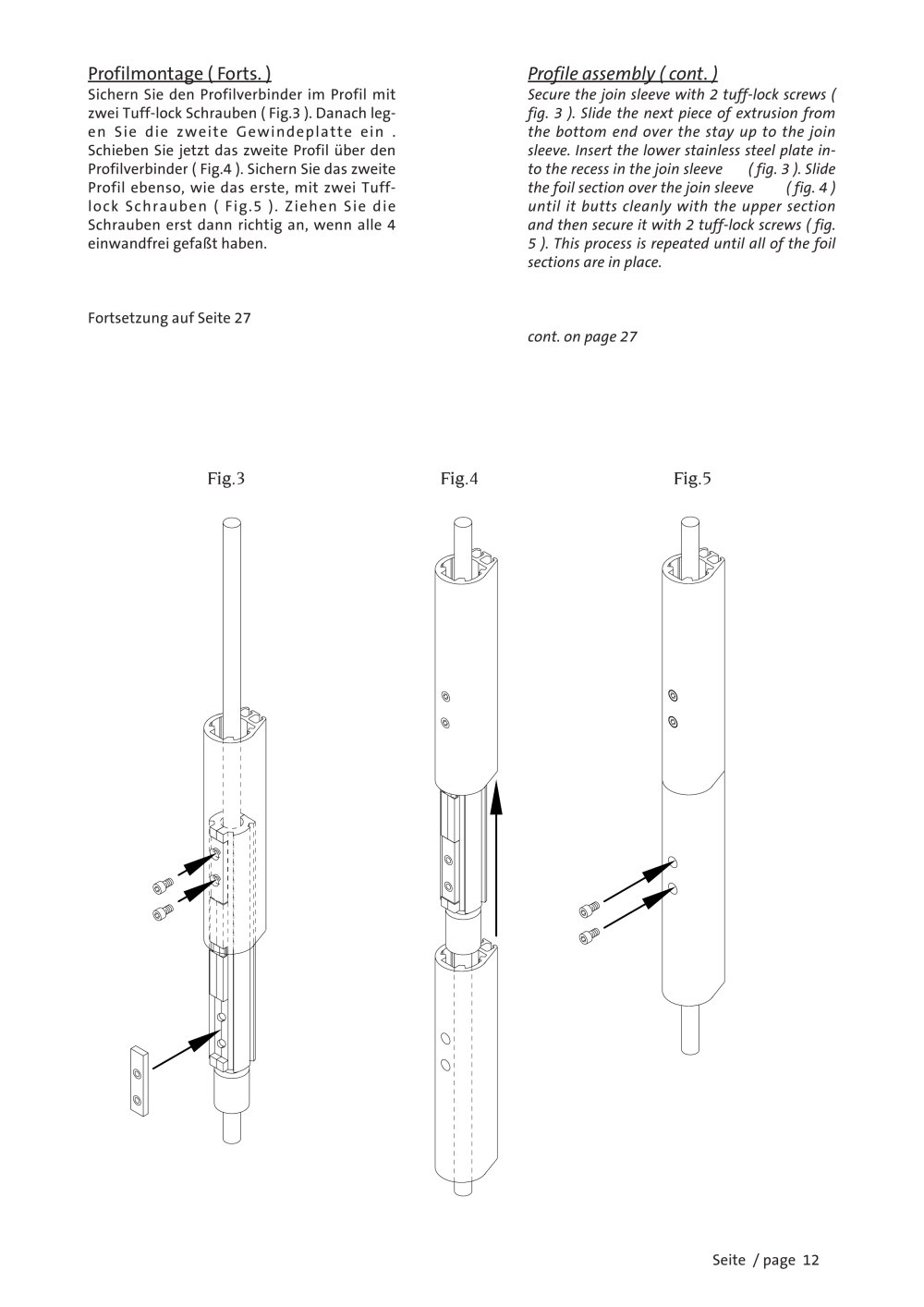

Profilmontage ( Forts. ) Profile assembly ( cont. )
Sichern Sie den Profilverbinder im Profil mitzwei Tuff-lock Schrauben ( Fig.3 ). Danach leg- en Sie die zweite Gewindeplatte ein . Schieben Sie jetzt das zweite Profil über den Profilverbinder ( Fig.4 ). Sichern Sie das zweite Profil ebenso, wie das erste, mit zwei Tuff- lock Schrauben ( Fig.5 ). Ziehen Sie die Schrauben erst dann richtig an, wenn alle 4 einwandfrei gefaßt haben.Fortsetzung auf Seite 27 Secure the join sleeve with 2 tuff-lock screws (fig. 3 ). Slide the next piece of extrusion from the bottom end over the stay up to the join sleeve. Insert the lower stainless steel plate in- to the recess in the join sleeve ( fig. 3 ). Slide the foil section over the join sleeve ( fig. 4 ) until it butts cleanly with the upper section and then secure it with 2 tuff-lock screws ( fig. 5 ). This process is repeated until all of the foil sections are in place.cont. on page 27 Fig.3 Fig.4 Fig.5
Seite / page 12
