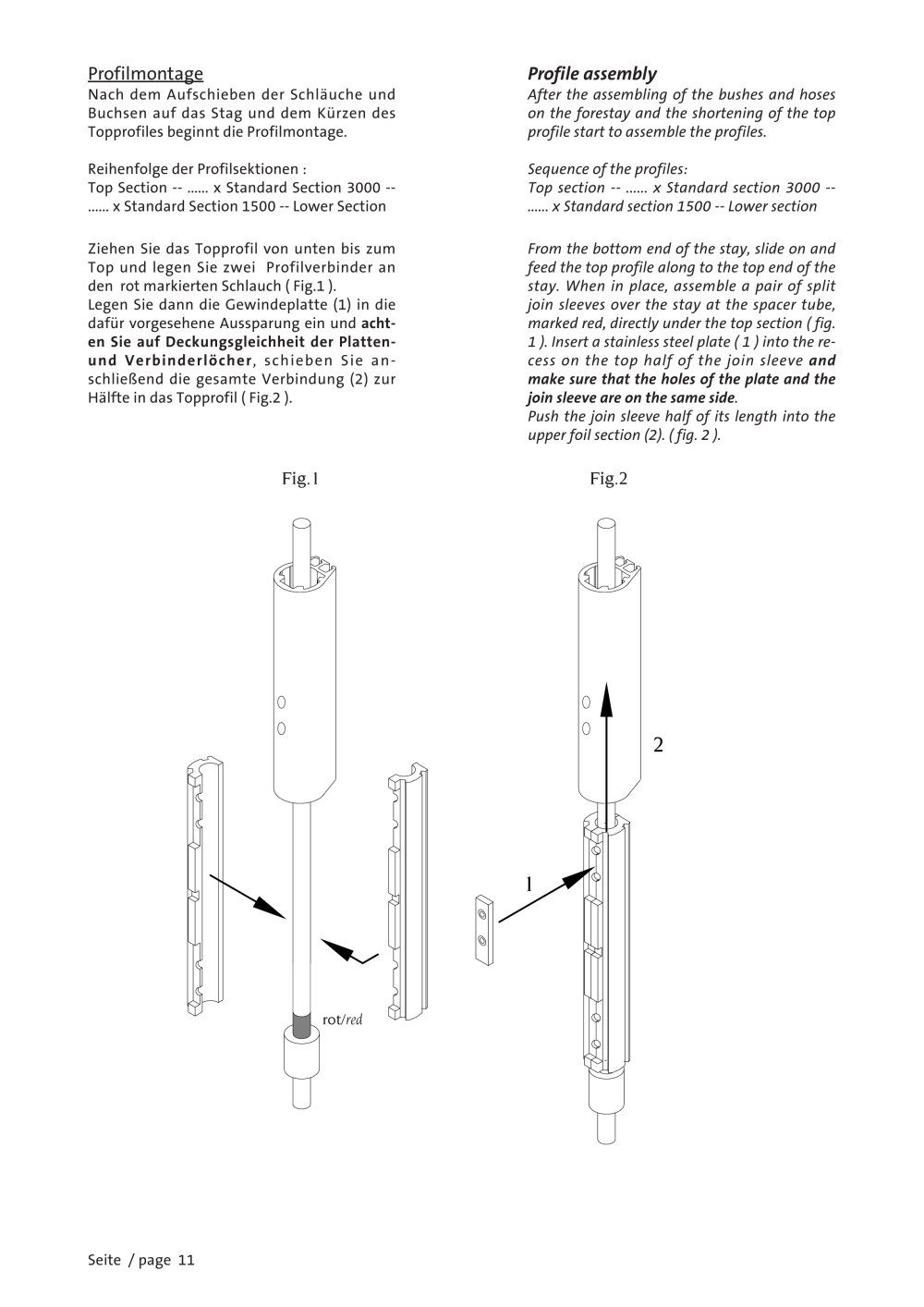

Profilmontage Profile assembly

Nach dem Aufschieben der Schläuche undBuchsen auf das Stag und dem Kürzen des Topprofiles beginnt die Profilmontage.Reihenfolge der Profilsektionen :Top Section -- ...... x Standard Section 3000 -- ...... xStandard Section 1500 -- Lower SectionZiehen Sie das Topprofil von unten bis zumTop und legen Sie zwei Profilverbinder an den rot markierten Schlauch ( Fig.1 ). Legen Sie dann die Gewindeplatte (1) in die dafür vorgesehene Aussparung ein und After the assembling of the bushes and hoses on the forestay and the shortening of the top profile start to assemble the profiles.Sequence of the profiles:Top section -- ...... x Standard section 3000 -- ...... xStandard section 1500 -- Lower sectionFrom the bottom end of the stay, slide on andfeed the top profile along to the top end of the stay. When in place, assemble a pair of split join sleeves over the stay at the spacer tube, marked red, directly under the top section ( fig. 1 ). Insert a stainless steel plate ( 1 ) into the re- cess on the top half of the join sleeve .Push the join sleeve half of its length into the upper foil section (2). ( fig. 2 ). andmake sure that the holes of the plate and the join sleeve are on the same side , schieben Sie an-schließend die gesamte Verbindung (2) zur Hälfte in das Topprofil ( Fig.2 ). acht-en Sie auf Deckungsgleichheit der Platten- und Verbinderlöcher

Fig.1 Fig.2

2 1

rot/ red Seite / page 11
