wire Rod 500 500 Draht / rot red rot red 600 600 angedeutet ist die Position der später eingebautenTop und Fußbuchse. Für die reibungslose Montage der Profile ist unbedingt auf die richtige Reihen- folge der verschiedenen Schläuche und Buchsen zu achten!! Gestrichelt

.

Die 500 mm Schläuche sind an den Enden rotmarkiert. The 500 mm spacer tubes are marked red at eachend aufgeschoben. 600 600 . Zuerst werden die 4abgebildeten Buchsen, am unteren Ende des Stages aufgeschoben. Wenn zusätzliche Buchsen, gemäß der nebenstehenden Tabelle notwendig sind, schieben Sie diese als nächstes auf. Wie in der Abbildung gezeigt, folgen jetzt die Schläuche und Buchsen der Lower Section. Falls eine 1500 mm Standard Section aufgrund der bestellten Pro- fillänge in Ihrem Lieferumfang enthalten ist, müssen die entsprechenden Schläuche dieser Sec- tion (siehe Abb.) danach folgen. Anschließend wer- den die Schläuche und Buchsen der Standard Sec- tion 3000 mm, wie gezeigt, aufgeschoben. Ab- schließend werden in beiden Fällen die Schläucheund Buchsen der Top Section zusammen. 1740 - C 500 Das Auffädeln der Buchsen undSchläuche erfolgt vom Top des Stages aus, vor

top spacer

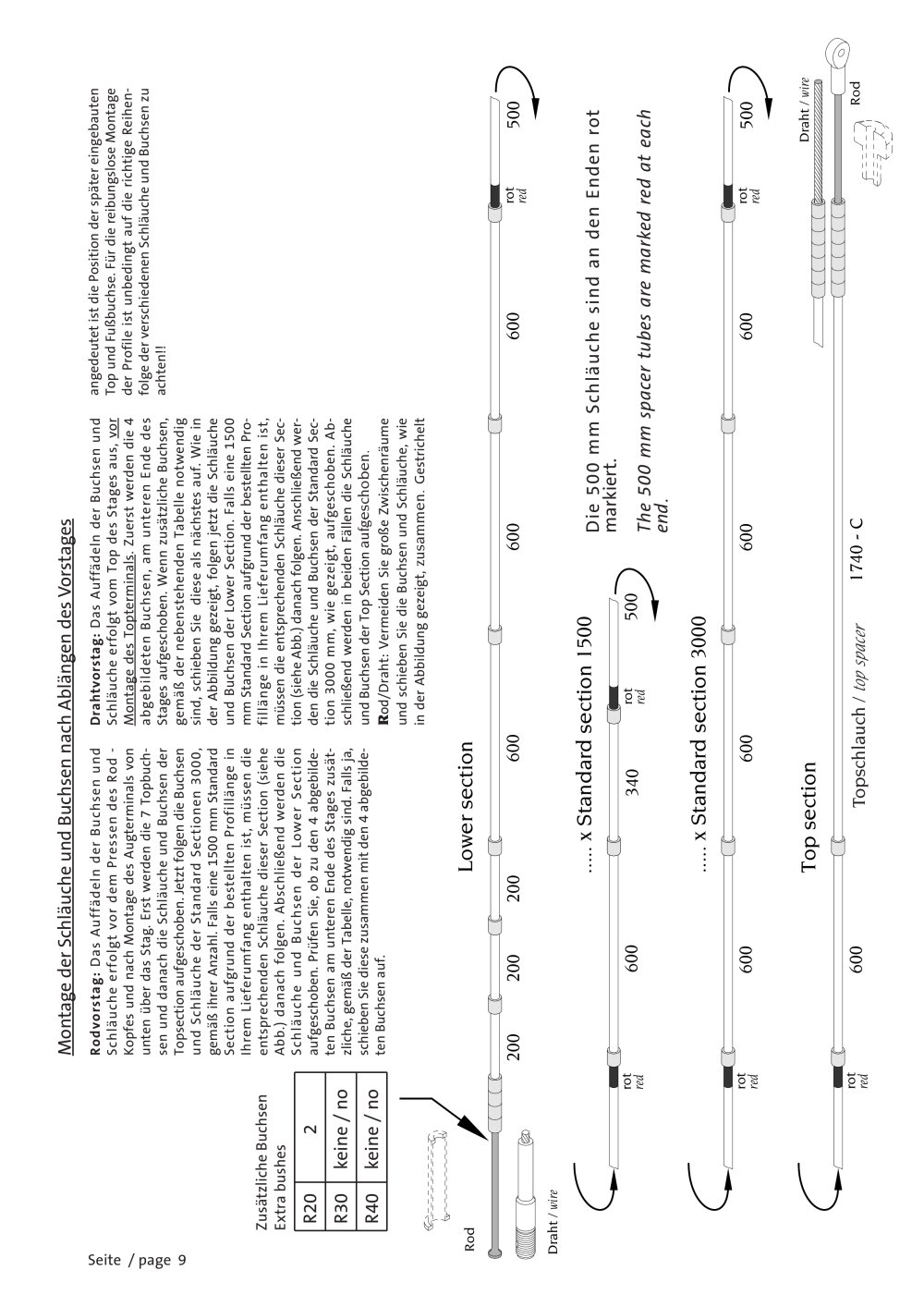

rot red od/Draht: Vermeiden Sie große Zwischenräumeund schieben Sie die Buchsen und Schläuche, wiein der Abbildung gezeigt, Drahtvorstag: Montage des Topterminals R 600 600 340 Topschlauch / Lower section Top section ..... x Standard section 3000 ..... x Standard section 1500 200 Das Auffädeln der Buchsen undSchläuche erfolgt vor dem Pressen des Rod - Kopfes und nach Montage des Augterminals von unten über das Stag. Erst werden die 7 Topbuch- sen und danach die Schläuche und Buchsen der Topsection aufgeschoben. Jetzt folgen die Buchsen und Schläuche der Standard Sectionen 3000, gemäß ihrer Anzahl. Falls eine 1500 mm Standard Section aufgrund der bestellten Profillänge in Ihrem Lieferumfang enthalten ist, müssen die entsprechenden Schläuche dieser Section (siehe Abb.) danach folgen. Abschließend werden die Schläuche und Buchsen der Lower Section aufgeschoben. Prüfen Sie, ob zu den 4 abgebilde- ten Buchsen am unteren Ende des Stages zusät- zliche, gemäß der Tabelle, notwendig sind. Falls ja, schieben Sie diese zusammen mit den 4 abgebilde- ten Buchsen auf. 600 600 600 200 Montage der Schläuche und Buchsen nach Ablängen des Vorstages Rodvorstag: 200 rot red rot red rot red wire R20 2R30 keine / no R40 keine / no Zusätzliche BuchsenExtra bushes Rod

Seite / page 9

Draht /
