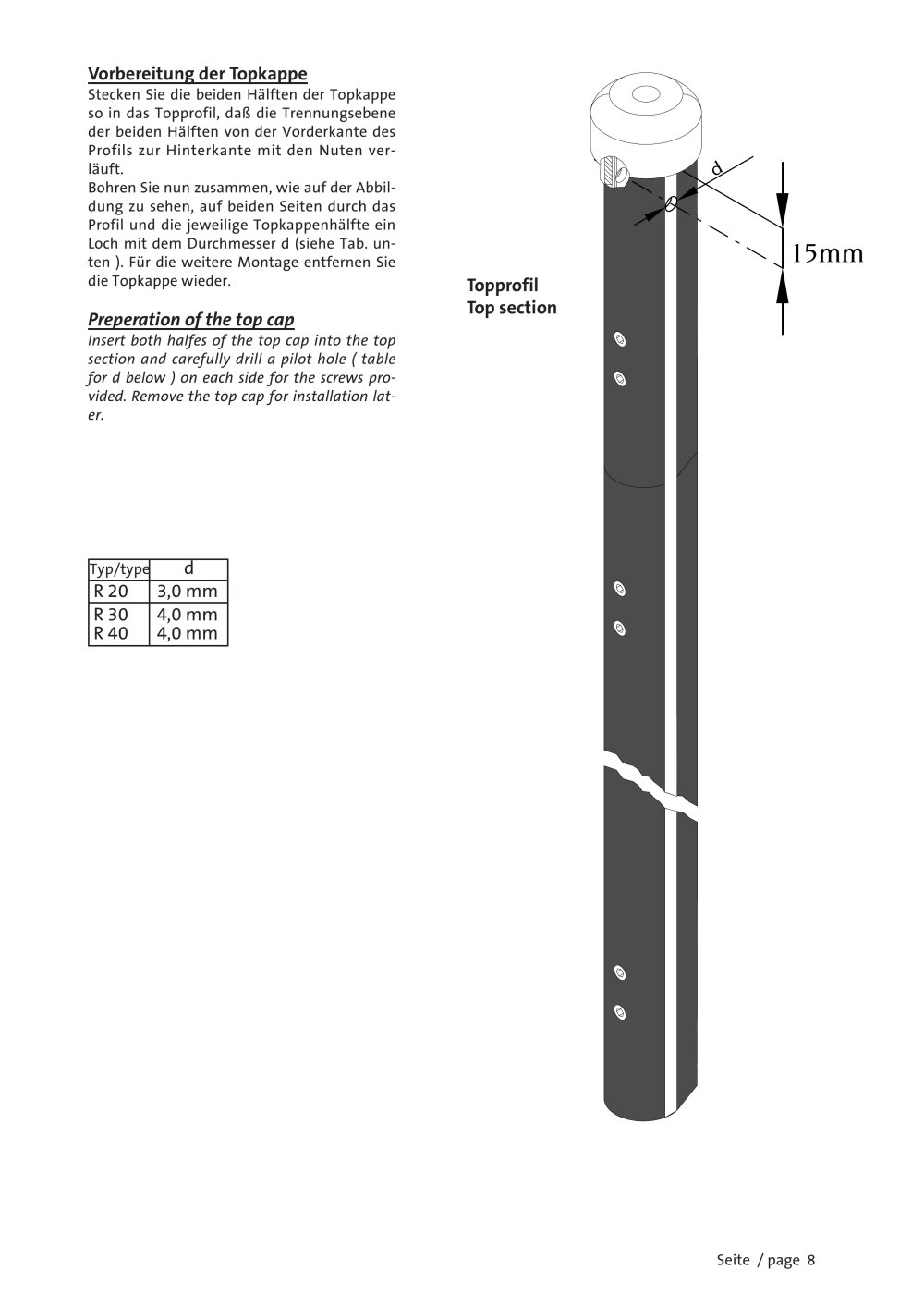

Vorbereitung der Topkappe
Stecken Sie die beiden Hälften der Topkappeso in das Topprofil, daß die Trennungsebene der beiden Hälften von der Vorderkante des Profils zur Hinterkante mit den Nuten ver- läuft. Bohren Sie nun zusammen, wie auf der Abbil- dung zu sehen, auf beiden Seiten durch das Profil und die jeweilige Topkappenhälfte ein Loch mit dem Durchmesser d (siehe Tab. un- ten ). Für die weitere Montage entfernen Sie die Topkappe wieder. d

15mm

Topprofil Top section Preperation of the top cap
Insert both halfes of the top cap into the top section and carefully drill a pilot hole ( table for d below ) on each side for the screws pro- vided. Remove the top cap for installation lat- er. Typ/type d R 20 3,0 mm R 30 4,0 mmR 40 4,0 mm
Seite / page 8
