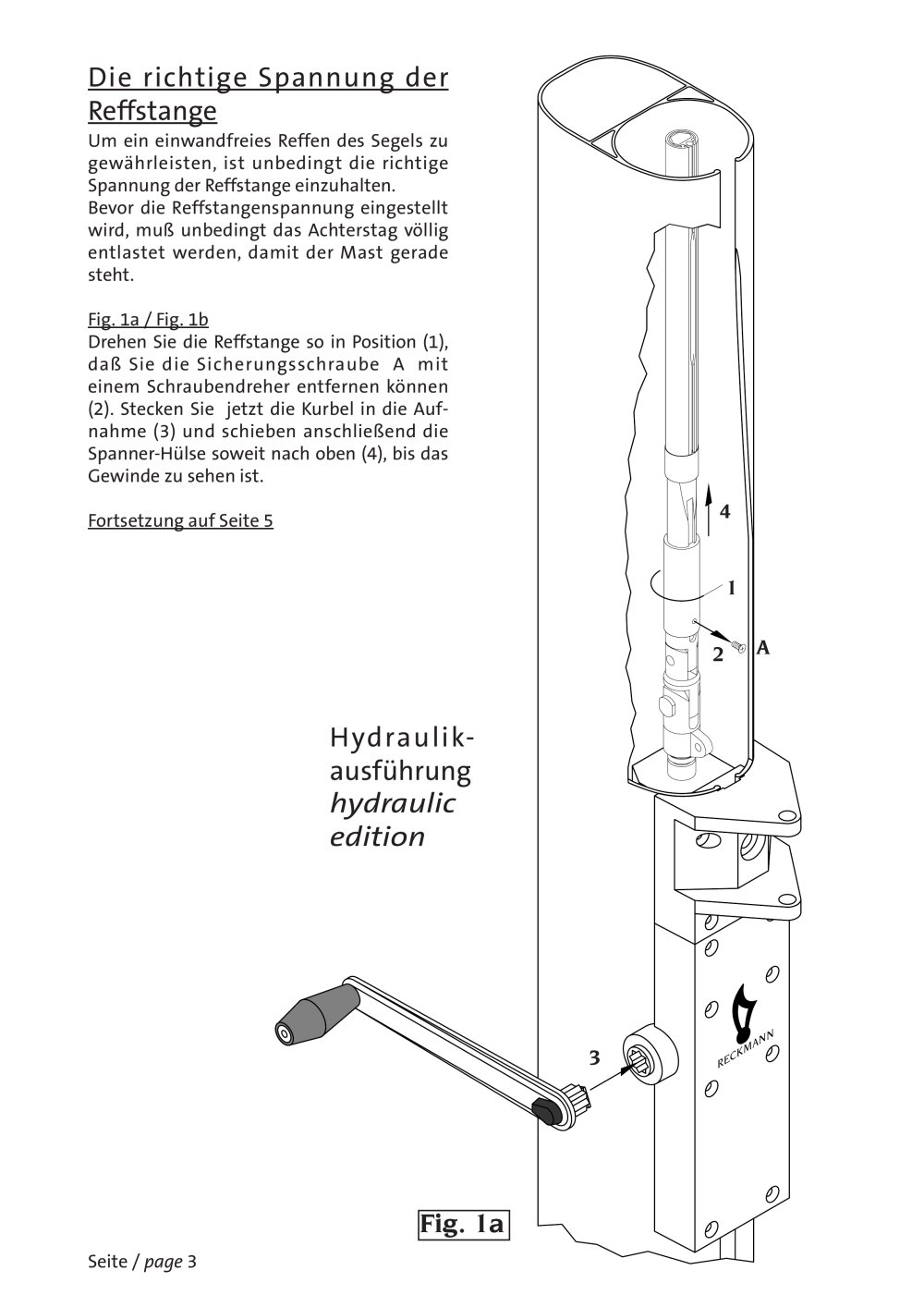

Die richtige Spannung der Reffstange

Um ein einwandfreies Reffen des Segels zugewährleisten, ist unbedingt die richtige Spannung der Reffstange einzuhalten. Bevor die Reffstangenspannung eingestellt wird, muß unbedingt das Achterstag völlig entlastet werden, damit der Mast gerade steht. Fig. 1a / Fig. 1b Drehen Sie die Reffstange so in Position (1),daß Sie die Sicherungsschraube A mit einem Schraubendreher entfernen können (2). Stecken Sie jetzt die Kurbel in die Auf- nahme (3) und schieben anschließend die Spanner-Hülse soweit nach oben (4), bis das Gewinde zu sehen ist.Fortsetzung auf Seite 5 4 1 2 A

Hydraulik-ausführung hydraulic edition

3
RECKMANN

Fig. 1a

Seite / page 3
