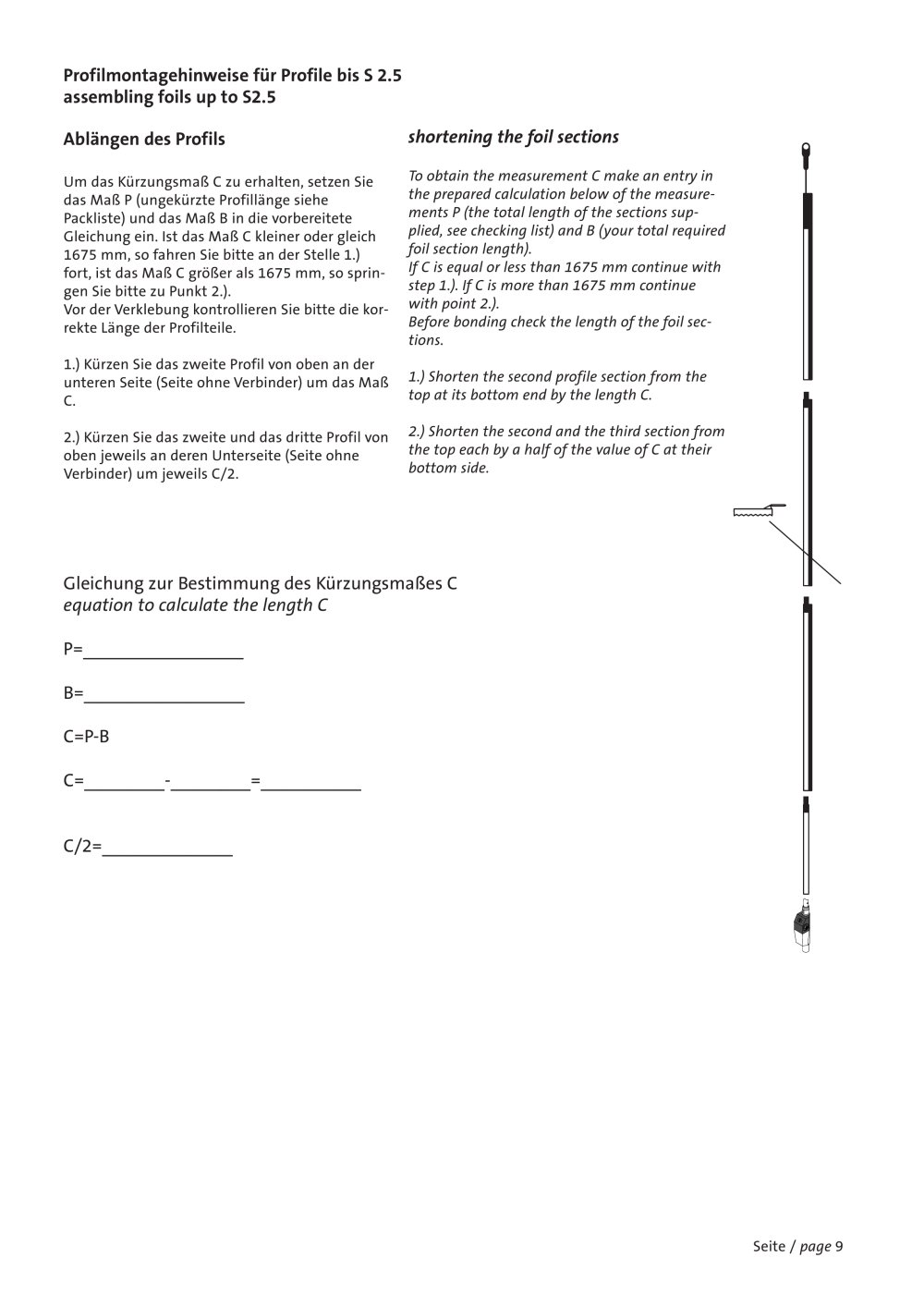

Profilmontagehinweise für Profile bis S 2.5 assembling foils up to S2.5

shortening the foil sections

Ablängen des Profils

To obtain the measurement C make an entry in the prepared calculation below of the measurements P (the total length of the sections supplied, see checking list) and B (your total required foil section length).

If C is equal or less than 1675 mm continue with step 1.). If C is more than 1675 mm continue with point 2.).

Before bonding check the length of the foil sections.

1.) Shorten the second profile section from the top at its bottom end by the length C.

2.) Shorten the second and the third section from the top each by a half of the value of C at their bottom side.

Um das Kürzungsmaß C zu erhalten, setzen Sie das Maß P (ungekürzte Profillänge siehe Packliste) und das Maß B in die vorbereitete Gleichung ein. Ist das Maß C kleiner oder gleich 1675 mm, so fahren Sie bitte an der Stelle 1.) fort, ist das Maß C größer als 1675 mm, so springen Sie bitte zu Punkt 2.).

Vor der Verklebung kontrollieren Sie bitte die korrekte Länge der Profilteile.

1.) Kürzen Sie das zweite Profil von oben an der unteren Seite (Seite ohne Verbinder) um das Maß

2.) Kürzen Sie das zweite und das dritte Profil von oben jeweils an deren Unterseite (Seite ohne Verbinder) um jeweils C/2.

Gleichung zur Bestimmung des Kürzungsmaßes C equation to calculate the length C

P=_

B=_

C=P-B

C=_-_=_

C/2=_

Seite / page 9
