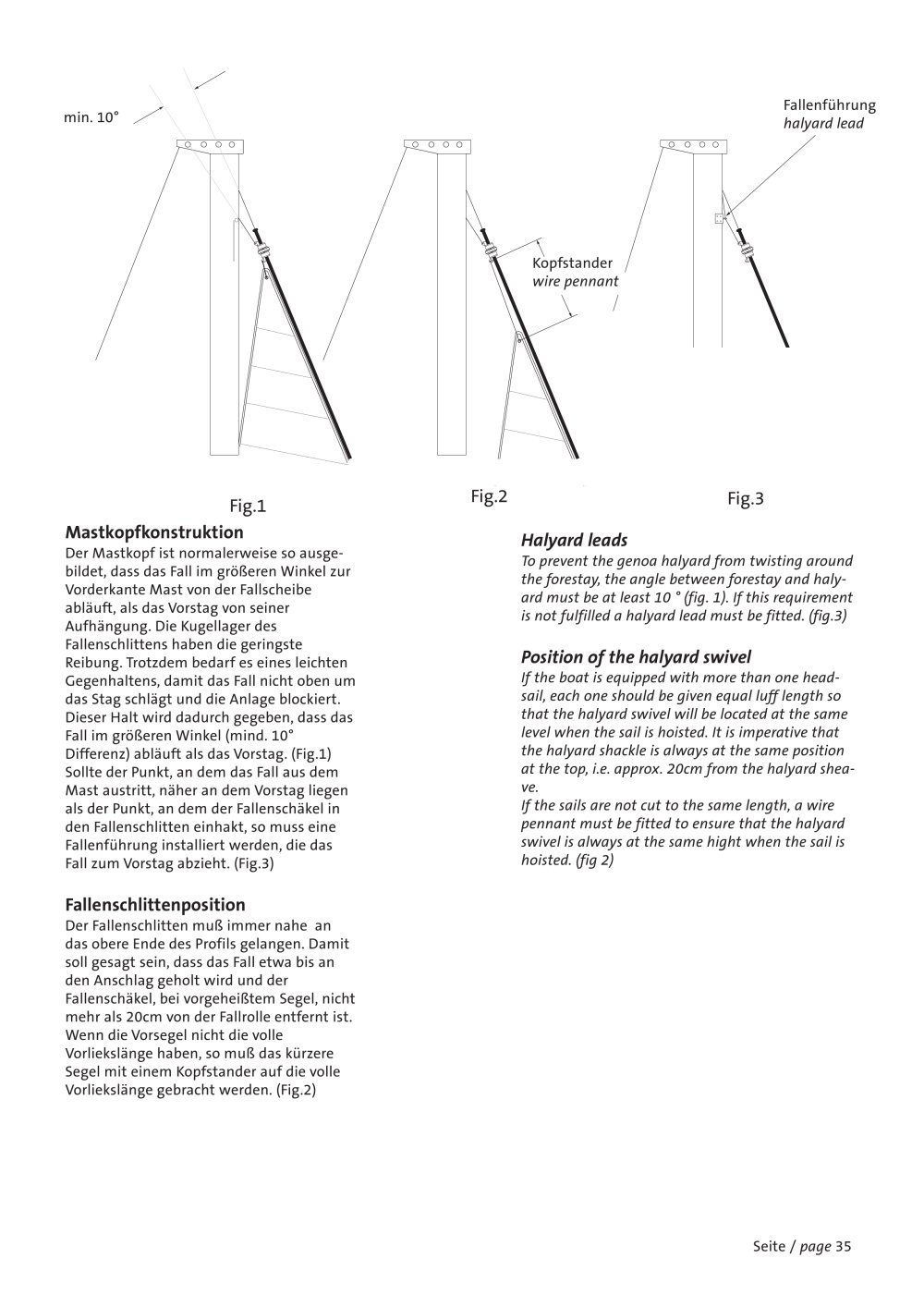

Fig.1 Fig.2 Fig.3 Mastkopfkonstruktion

Der Mastkopf ist normalerweise so ausge-bildet, dass das Fall im größeren Winkel zur Vorderkante Mast von der Fallscheibe abläuft, als das Vorstag von seiner Aufhängung. Die Kugellager des Fallenschlittens haben die geringste Reibung. Trotzdem bedarf es eines leichten Gegenhaltens, damit das Fall nicht oben um das Stag schlägt und die Anlage blockiert. Dieser Halt wird dadurch gegeben, dass das Fall im größeren Winkel (mind. 10° Differenz) abläuft als das Vorstag. (Fig.1) Sollte der Punkt, an dem das Fall aus dem Mast austritt, näher an dem Vorstag liegen als der Punkt, an dem der Fallenschäkel in den Fallenschlitten einhakt, so muss eine Fallenführung installiert werden, die das Fall zum Vorstag abzieht. (Fig.3)

Halyard leads

To prevent the genoa halyard from twisting around the forestay, the angle between forestay and haly- ard must be at least 10 ° (fig. 1). If this requirement is not fulfilled a halyard lead must be fitted. (fig.3)

Position of the halyard swivel

If the boat is equipped with more than one head- sail, each one should be given equal luff length so that the halyard swivel will be located at the same level when the sail is hoisted. It is imperative that the halyard shackle is always at the same position at the top, i.e. approx. 20cm from the halyard shea- ve. If the sails are not cut to the same length, a wire pennant must be fitted to ensure that the halyard swivel is always at the same hight when the sail is hoisted. (fig 2)

Fallenschlittenposition

Der Fallenschlitten muß immer nahe an das obere Ende des Profils gelangen. Damit soll gesagt sein, dass das Fall etwa bis an den Anschlag geholt wird und der Fallenschäkel, bei vorgeheißtem Segel, nicht mehr als 20cm von der Fallrolle entfernt ist. Wenn die Vorsegel nicht die volle Vorliekslänge haben, so muß das kürzere Segel mit einem Kopfstander auf die volle Vorliekslänge gebracht werden. (Fig.2) Seite / page 35
