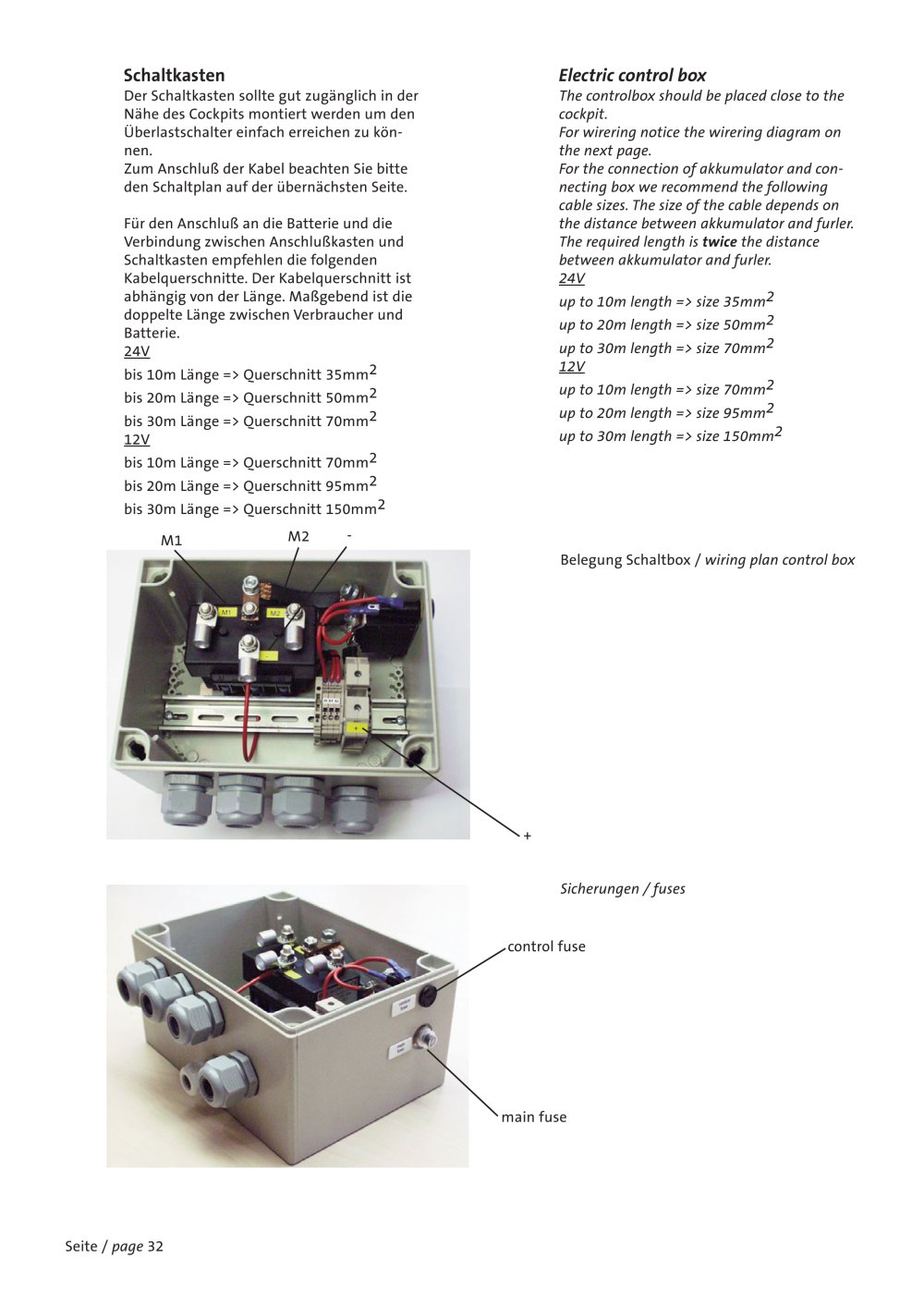

Schaltkasten Electric control box

Der Schaltkasten sollte gut zugänglich in derNähe des Cockpits montiert werden um den Überlastschalter einfach erreichen zu kön- nen. Zum Anschluß der Kabel beachten Sie bitte den Schaltplan auf der übernächsten Seite. Für den Anschluß an die Batterie und dieVerbindung zwischen Anschlußkasten und Schaltkasten empfehlen die folgenden Kabelquerschnitte. Der Kabelquerschnitt ist abhängig von der Länge. Maßgebend ist die doppelte Länge zwischen Verbraucher und Batterie. 24V The controlbox should be placed close to thecockpit. For wirering notice the wirering diagram on the next page. For the connection of akkumulator and con- necting box we recommend the following cable sizes. The size of the cable depends on the distance between akkumulator and furler. The required length is up to 10m length => size 35mm2up to 20m length => size 50mm2up to 30m length => size 70mm212V bis 10m Länge => Querschnitt 35mm2bis 20m Länge => Querschnitt 50mm2bis 30m Länge => Querschnitt 70mm212V up to 10m length => size 70mm2up to 20m length => size 95mm2up to 30m length => size 150mm2 bis 10m Länge => Querschnitt 70mm2bis 20m Länge => Querschnitt 95mm2bis 30m Länge => Querschnitt 150mm2 M1 M2 - Belegung Schaltbox / wiring plan control box + Sicherungen / fuses control fuse main fuse Seite / page 32
