Verbindung von Profilen undAntriebseinheit

Nachdem Sie den Fallenschlitten auf das Profil geschoben haben, legen Sie den Abstandsring (3) auf die Getriebewelle, legen Sie dann die Paßfedern (1) in die Nuten in der Getriebewelle. B Beschichten Sie die Getriebewelle satt mit Tef-Gel. Nun schieben Sie das Profil mit eingeklebtenProfilmitnehmer auf die Getriebewelle, achten Sie auf die Flucht zwischen Paßfedern und Paßfedernuten im Profilmitnehmer. Anschließend sichern Sie die Verbindung mit den mitgelieferten Senkkopfschrauben.

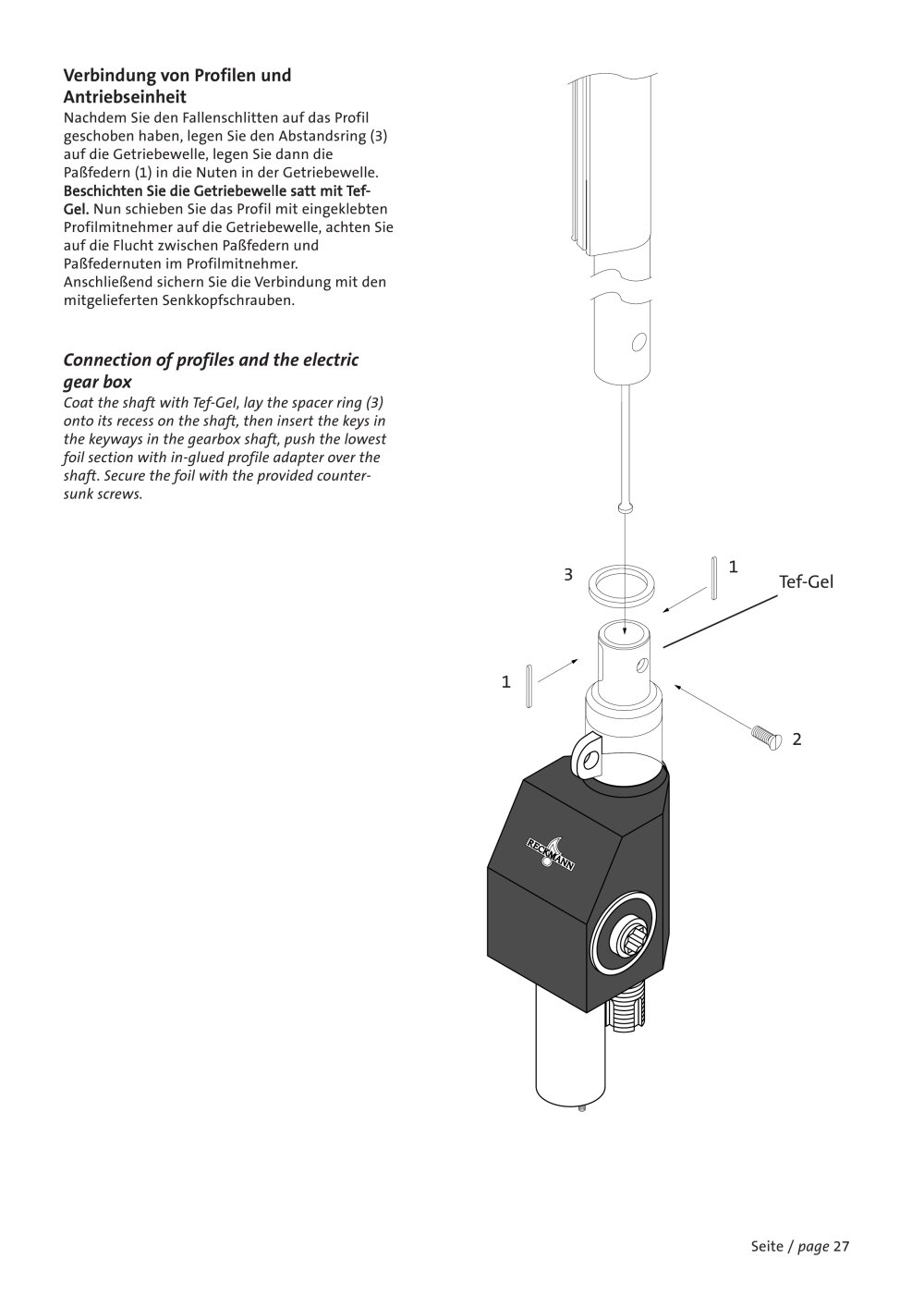

Connection of profiles and the electric gear box

Coat the shaft with Tef-Gel, lay the spacer ring (3) onto its recess on the shaft, then insert the keys in the keyways in the gearbox shaft, push the lowest foil section with in-glued profile adapter over the shaft. Secure the foil with the provided counter- sunk screws.

3 1 Tef-Gel 1 2
