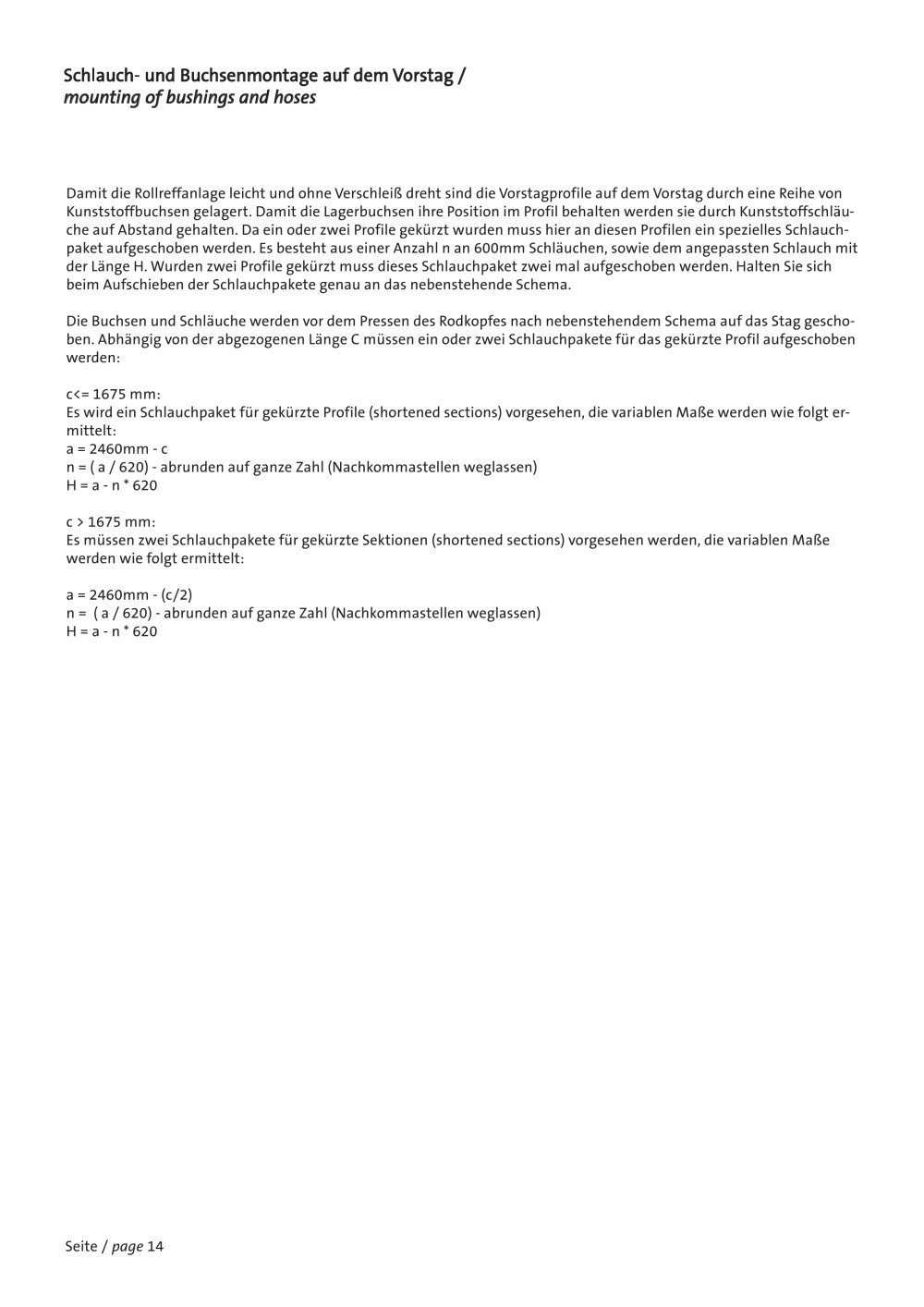

Schlauch- und Buchsenmontage auf dem Vorstag / mounting of bushings and hoses

Damit die Rollreffanlage leicht und ohne Verschleiß dreht sind die Vorstagprofile auf dem Vorstag durch eine Reihe vonKunststoffbuchsen gelagert. Damit die Lagerbuchsen ihre Position im Profil behalten werden sie durch Kunststoffschläu- che auf Abstand gehalten. Da ein oder zwei Profile gekürzt wurden muss hier an diesen Profilen ein spezielles Schlauch- paket aufgeschoben werden. Es besteht aus einer Anzahl n an 600mm Schläuchen, sowie dem angepassten Schlauch mit der Länge H. Wurden zwei Profile gekürzt muss dieses Schlauchpaket zwei mal aufgeschoben werden. Halten Sie sich beim Aufschieben der Schlauchpakete genau an das nebenstehende Schema.Die Buchsen und Schläuche werden vor dem Pressen des Rodkopfes nach nebenstehendem Schema auf das Stag gescho-ben. Abhängig von der abgezogenen Länge C müssen ein oder zwei Schlauchpakete für das gekürzte Profil aufgeschoben werden: c<= 1675 mm:Es wird ein Schlauchpaket für gekürzte Profile (shortened sections) vorgesehen, die variablen Maße werden wie folgt er- mittelt: a = 2460mm - c n = ( a / 620) - abrunden auf ganze Zahl (Nachkommastellen weglassen) H = a - n * 620c > 1675 mm:Es müssen zwei Schlauchpakete für gekürzte Sektionen (shortened sections) vorgesehen werden, die variablen Maße werden wie folgt ermittelt:a = 2460mm - (c/2)n = ( a / 620) - abrunden auf ganze Zahl (Nachkommastellen weglassen) H = a - n * 620 Seite / page 14
