4. Ausrichtung der KlebestelleNachdem die Klebestelle vollständig zusammengeschoben ist, wird sie noch einmal mit größter Sorgfalt gereinigt. Nun wird der Holzkeil vorsichtig im Bereich des Stoßes in die Segelnut geschoben. So wird sichergestellt, dass die Nut absolut gerade ist. Nun wird die Verbindung mit einem Stück Folie eingeschlagen und mittig in das mitgelieferte Aluminiumprofil gelegt und mit Tape gesichert. Die so geschiente Verbindung muss nun mindestens 24 Stunden aushär- ten, bevor die Profile bewegt werden oder die Schiene entfernt wird. WICHTIG: Während des Zusammenschiebens der Profilteile muss der über- schüssige Kleber sorgfältig entfernt werden, dies gilt besonders im Bereich der Segelnuten.

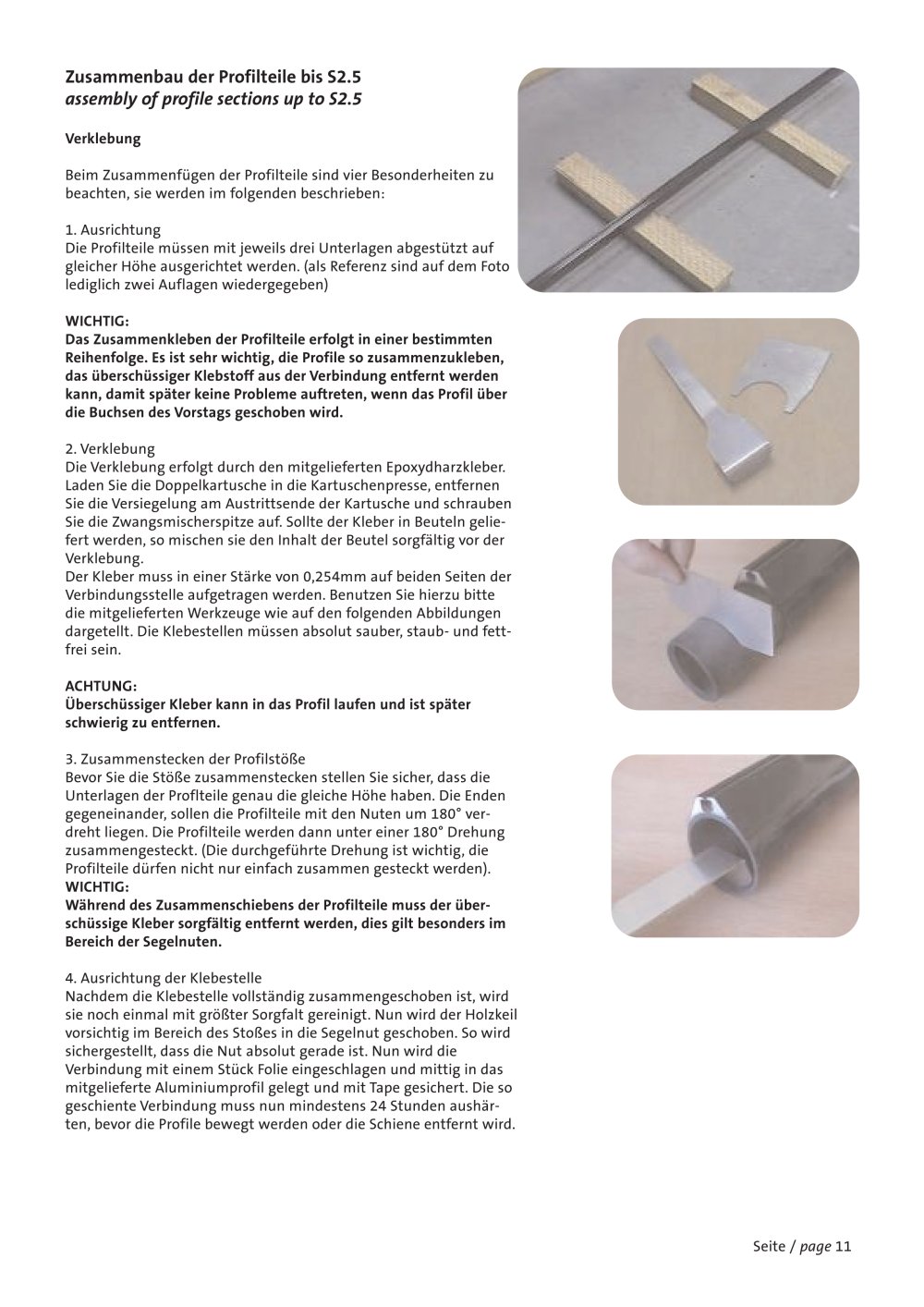

Zusammenbau der Profilteile bis S2.5 assembly of profile sections up to S2.5

ACHTUNG:Überschüssiger Kleber kann in das Profil laufen und ist später schwierig zu entfernen. Verklebung 3. Zusammenstecken der ProfilstößeBevor Sie die Stöße zusammenstecken stellen Sie sicher, dass die Unterlagen der Proflteile genau die gleiche Höhe haben. Die Enden gegeneinander, sollen die Profilteile mit den Nuten um 180° ver- dreht liegen. Die Profilteile werden dann unter einer 180° Drehung zusammengesteckt. (Die durchgeführte Drehung ist wichtig, die Profilteile dürfen nicht nur einfach zusammen gesteckt werden). Beim Zusammenfügen der Profilteile sind vier Besonderheiten zubeachten, sie werden im folgenden beschrieben:1. AusrichtungDie Profilteile müssen mit jeweils drei Unterlagen abgestützt auf gleicher Höhe ausgerichtet werden. (als Referenz sind auf dem Foto lediglich zwei Auflagen wiedergegeben) 2. VerklebungDie Verklebung erfolgt durch den mitgelieferten Epoxydharzkleber. Laden Sie die Doppelkartusche in die Kartuschenpresse, entfernen Sie die Versiegelung am Austrittsende der Kartusche und schrauben Sie die Zwangsmischerspitze auf. Sollte der Kleber in Beuteln gelie- fert werden, so mischen sie den Inhalt der Beutel sorgfältig vor der Verklebung. Der Kleber muss in einer Stärke von 0,254mm auf beiden Seiten der Verbindungsstelle aufgetragen werden. Benutzen Sie hierzu bitte die mitgelieferten Werkzeuge wie auf den folgenden Abbildungen dargetellt. Die Klebestellen müssen absolut sauber, staub- und fett- frei sein. WICHTIG:Das Zusammenkleben der Profilteile erfolgt in einer bestimmten Reihenfolge. Es ist sehr wichtig, die Profile so zusammenzukleben, das überschüssiger Klebstoff aus der Verbindung entfernt werden kann, damit später keine Probleme auftreten, wenn das Profil über die Buchsen des Vorstags geschoben wird. Seite / page 11
