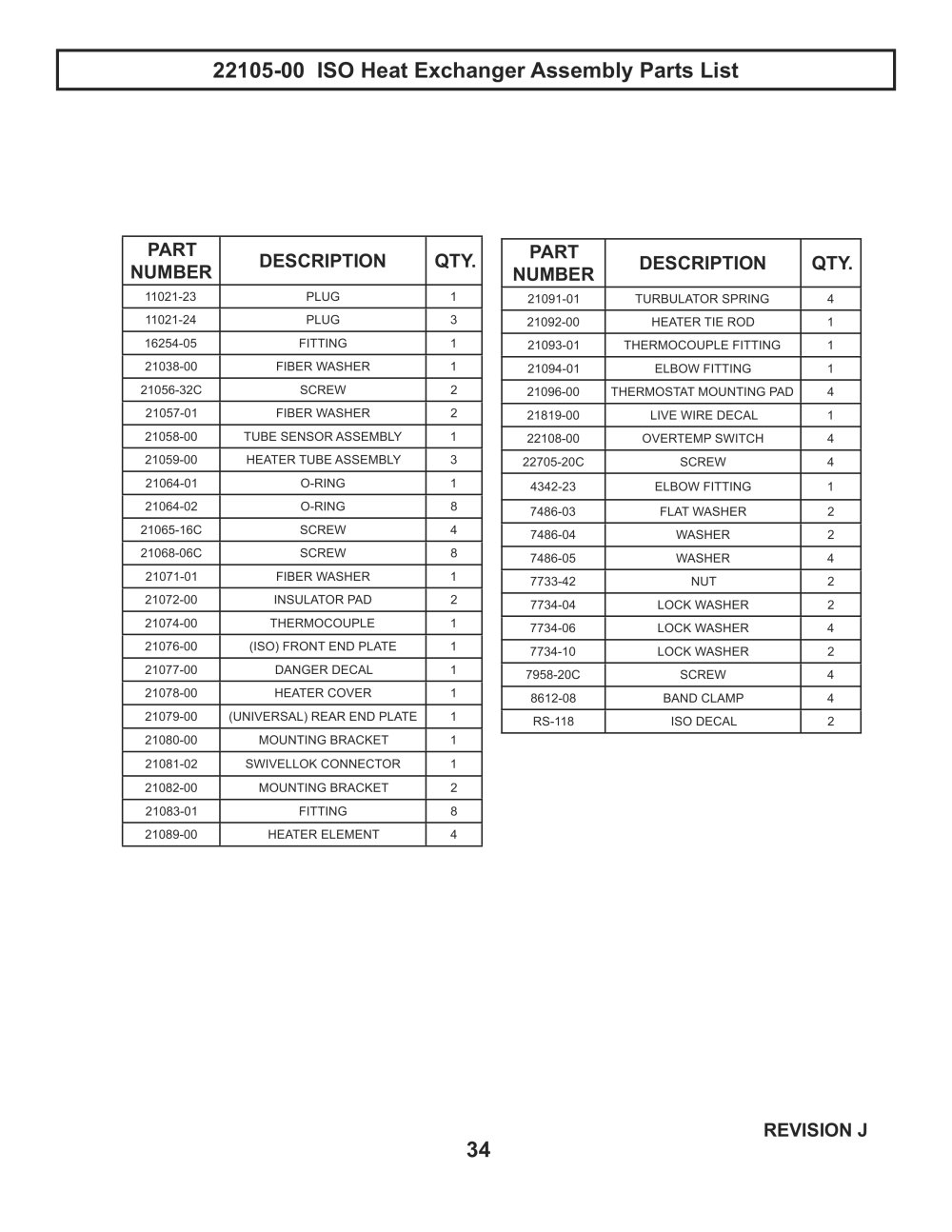

| | | 22105-00 ISO Heat Exchanger Assembly Parts List | | |
| | | |
| | | | | | | | | | | PART NUMBER | DESCRIPTION | QTY. | | | | 21091-01 | TURBULATOR SPRING | 4 | | | | 21092-00 | | 1 | | | | 21093-01 | THERMOCOUPLE FITTING | 1 | | | | 21094-01 | ELBOW FITTING | 1 | | | | 21096-00 | THERMOSTAT MOUNTING PAD | 4 | | | | 21819-00 | LIVEWIRE DECAL | 1 | | | | 22108-00 | OVERTEMP SWITCH | 4 | | | | 22705-20C | SCREW | 4 | | | | 4342-23 | ELBOW FITTING | 1 | | | | 7486-03 | FLAT WASHER | 2 | | | | 7486-04 | WASHER | 2 | | | | 7486-05 | WASHER | 4 | | | | 7733-42 | NUT | 2 | | | | 7734-04 | LOCKWASHER | 2 | | | | 7734-06 | LOCKWASHER | 4 | | | | 7734-10 | LOCKWASHER | 2 | | | | 7958-20C | SCREW | 4 | | | | 8612-08 | BAND CLAMP | 4 | | | | RS-118 | ISO DECAL | 2 | | | | | | | | | | |
| | | | | | | | | | | PART NUMBER | DESCRIPTION | QTY. | | | | 11021-23 | PLUG | 1 | | | | 11021-24 | PLUG | 3 | | | | 16254-05 | FITTING | 1 | | | | 21038-00 | FIBERWASHER | 1 | | | | 21056-32C | SCREW | 2 | | | | 21057-01 | FIBERWASHER | 2 | | | | 21058-00 | TUBE SENSOR ASSEMBLY | 1 | | | | 21059-00 | HEATER TUBE ASSEMBLY | 3 | | | | 21064-01 | O-RING | 1 | | | | 21064-02 | O-RING | 8 | | | | 21065-16C | SCREW | 4 | | | | 21068-06C | SCREW | 8 | | | | 21071-01 | FIBERWASHER | 1 | | | | 21072-00 | INSULATOR PAD | 2 | | | | 21074-00 | THERMOCOUPLE | | | | | 21076-00 | (ISO) FRONT END PLATE | | | | | 21077-00 | DANGER DECAL | | | | | 21078-00 | HEATERCOVER | | | | | 21079-00 | (UNIVERSAL) REAR END PLATE | | | | | 21080-00 | MOUNTING BRACKET | | | | | 21081-02 | SWIVELLOK CONNECTOR | | | | | 21082-00 | MOUNTING BRACKET | 2 | | | | 21083-01 | FITTING | 8 | | | | 21089-00 | HEATER ELEMENT | 4 | | | | | | | | | | |
| | | |
| | | |
